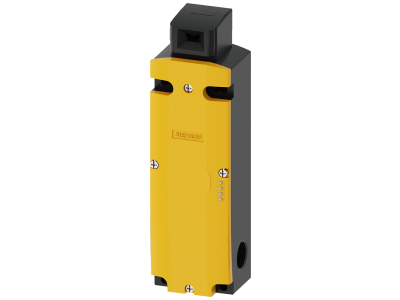

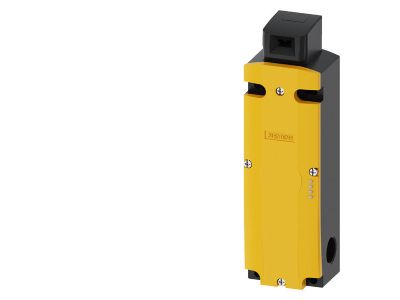

Wyłącznik pozycyjny z ryglem, 1300N, styki 2NC/1NO, obudowa z tworzywa, 3x(M20x1,5), 24VDC, LED | 3SE5322-1SB21 Siemens

Alternatywny kod produktu: 3SE53221SB21

Opis i Kluczowe Cechy

Wyłącznik pozycyjny z ryglem Siemens 3SE5322-1SB21 to urządzenie bezpieczeństwa przeznaczone do monitorowania i blokowania ruchomych osłon w maszynach. Wyposażony w dwa styki normalnie zwarte (NC) i jeden normalnie otwarty (NO), z siłą trzymania rygla 1300 N. Obudowa z tworzywa sztucznego, trzy przepusty kablowe M20x1,5 oraz wbudowana dioda LED 24VDC ułatwiają integrację i wizualną kontrolę stanu.

• Siła trzymania 1300 N: zapewnia pewne zablokowanie osłon – drzwi, klap, pokryw – zapobiegając przypadkowemu otwarciu podczas pracy maszyny.
• Styki 2NC/1NO: redundantny układ NC gwarantuje bezpieczne odcięcie obwodu przy otwarciu osłony, a styk NO może służyć do sygnalizacji położenia.
• Obudowa z tworzywa: odporna na korozję i udary, odpowiednia do trudnych warunków przemysłowych, zapewnia izolację elektryczną.
• Wbudowana dioda LED 24VDC: optyczna sygnalizacja obecności napięcia lub stanu załączenia, ułatwia diagnostykę i szybkie lokalizowanie usterek.
• Trzy przepusty kablowe M20x1,5: elastyczne prowadzenie przewodów – możliwość podłączenia od różnych stron, upraszcza montaż w ciasnych przestrzeniach.

Zgodność z Normami

Urządzenie zostało zaprojektowane zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada oznaczenie CE potwierdzające spełnienie zasadniczych wymagań bezpieczeństwa. Montaż i eksploatacja zgodnie z dokumentacją producenta gwarantują właściwy poziom ochrony.

Zastosowanie

Wyłącznik pozycyjny z ryglem 3SE5322-1SB21 sprawdza się wszędzie tam, gdzie konieczne jest monitorowanie i blokowanie ruchomych części maszyn w celu ochrony operatora.

• Kontrola zabezpieczeń z przegubami obrotowymi – np. uchylne drzwi, klapy, pokrywy w obrabiarkach i centrach obróbczych.
• Blokowanie przesuwanych zabezpieczeń ochronnych – drzwi przesuwne, kraty ochronne w liniach pakujących i montażowych.
• Wykrywanie niebezpiecznych ruchów elementów maszyn – uniemożliwienie uruchomienia maszyny przy otwartej osłonie.
• Kontrola położenia w aplikacjach wymagających małego skoku łączeniowego – np. w robotyce i automatyce stanowiskowej.

Wskazówki Montażowe

Montaż może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz zasilanie. Wyłącznik mocuje się na szynie TH35 (DIN) lub bezpośrednio do podłoża (w zależności od wersji). Podczas dokręcania zacisków stosuj moment obrotowy zgodny z dokumentacją techniczną producenta. Przekrój przewodów dobierz do spodziewanego prądu obciążenia. W przypadku stosowania w obwodach bezpieczeństwa zastosuj odpowiednie kategorie i redundancję zgodnie z normą PN-EN ISO 13849.

FAQ

• Jakie napięcie zasila diodę LED? Dioda LED wymaga zasilania napięciem 24 V DC. Nie należy jej podłączać do zasilania AC ani do napięć wyższych niż podane w karcie danych.
• Jaka jest konfiguracja styków? Wyłącznik posiada dwa styki normalnie zwarte (NC) oraz jeden styk normalnie otwarty (NO). Styki NC są używane w bezpiecznych obwodach zatrzymania, a NO może służyć np. do sygnalizacji zamknięcia osłony.
• Jaka siła utrzymuje rygle zamknięty? Znamionowa siła trzymania rygla wynosi 1300 N. Oznacza to, że do otwarcia blokady wymagana jest siła co najmniej 1300 N – zapewnia to pewne zamknięcie nawet przy drganiach maszyny.
