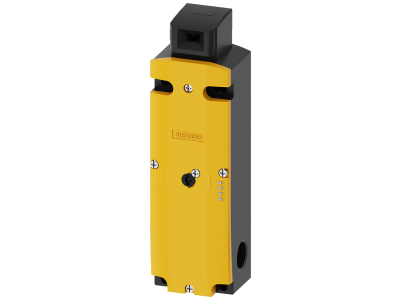

Wyłącznik pozycyjny z ryglem, 1300N, 5 kier. ruchu, styki 2NC/1NO, obudowa z tworzywa, 24VDC, LED | 3SE5322-1SD21 Siemens

Alternatywny kod produktu: 3SE53221SD21

Opis i Kluczowe Cechy

Wyłącznik pozycyjny z ryglem o symbolu 3SE5322-1SD21 to urządzenie przeznaczone do kontroli położenia w aplikacjach wymagających wysokiej siły docisku. Dzięki sile 1300 N zapewnia niezawodne wykrywanie pozycji w trudnych warunkach mechanicznych, a pięć kierunków ruchu (zabudowany rygiel) umożliwia elastyczne dopasowanie do geometrii maszyny. Wyposażony w styki 2NC/1NO (dwa normalnie zamknięte, jeden normalnie otwarty) pozwala na realizację układów bezpieczeństwa z redundancją. Wbudowana dioda LED pracująca przy napięciu 24 V DC sygnalizuje stan załączenia, ułatwiając diagnostykę.

• Siła nacisku 1300 N: Gwarantuje stabilne utrzymanie pozycji w aplikacjach o dużych obciążeniach mechanicznych, minimalizując ryzyko przypadkowego przesterowania.
• 5 kierunków ruchu z ryglem: Umożliwia precyzyjne dopasowanie do różnych geometrii drzwi, klap i przesłon, zwiększając uniwersalność zastosowania.
• Styki 2NC/1NO: Pozwalają na budowę obwodów bezpieczeństwa z redundancją (bezpieczne rozłączanie) oraz sygnalizację stanu normalnie otwartą ścieżką.
• Zasilanie LED 24 V DC: Wbudowana dioda LED ułatwia szybką kontrolę wizualną zadziałania wyłącznika bez konieczności używania miernika.
• Obudowa z tworzywa: Lekka i odporna na korozję, odpowiednia do montażu w suchych pomieszczeniach przemysłowych.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i jest oznaczony znakiem CE. Zastosowane materiały i konstrukcja odpowiadają standardom branżowym dla wyłączników pozycyjnych w automatyce przemysłowej. Konkretne numery norm nie zostały podane w dokumentacji producenta – przed montażem należy zapoznać się z kartą katalogową dołączoną do produktu.

Zastosowanie

Wyłącznik pozycyjny z ryglem 3SE5322-1SD21 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne wykrycie krańcowego położenia elementów ruchomych przy znacznych siłach. Sprawdza się w systemach bezpieczeństwa maszyn.

• Kontrola zamknięcia drzwi i klap bezpieczeństwa w obrabiarkach, prasach i robotach przemysłowych.
• Detekcja położenia przesłon, zasuw i suwnic w instalacjach transportu bliskiego.
• Sygnalizacja krańcowa w aplikacjach dźwigowych i podnośnikach.
• Element układów sterowania z redundantnymi obwodami stopu awaryjnego (styki NC).

Wskazówki Montażowe

Montaż i podłączenie wyłącznika pozycyjnego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Zaleca się mocowanie na szynie DIN TH35 (jeśli przewidziana przez producenta) lub bezpośrednio na płycie montażowej. Przekrój przewodów dobrać do spodziewanego prądu obciążenia styków (w przypadku braku danych – minimum 1,5 mm²). Moment dokręcania śrub zacisków – zgodnie z dokumentacją techniczną dołączoną do urządzenia. Po zwarciu obwodu sprawdzić działanie styków i diody LED.

FAQ

• Czy podświetlenie LED wymaga osobnego zasilania? Dioda LED jest wbudowana i zasilana bezpośrednio z obwodu 24 V DC – sygnalizuje ona stan załączenia wyłącznika. Nie wymaga dodatkowego źródła.
• Jaki stopień ochrony (IP) ma ten wyłącznik? W dostępnych danych producenta nie podano stopnia ochrony obudowy. Zaleca się montaż w suchych pomieszczeniach przemysłowych (IP20 – typowe dla aparatury w rozdzielnicy, ale nie jest to potwierdzone). W warunkach zapylenia lub wilgoci należy zastosować dodatkową osłonę.
• Czy styki 2NC/1NO pracują w trybie przełącznym? Nie. Są to styki rozdzielne: dwa normalnie zamknięte (NC) oraz jeden normalnie otwarty (NO). Nie tworzą pojedynczego przełącznika (SPDT). NC rozwiera się przy zadziałaniu, NO zwiera – umożliwiając realizację obwodów bezpieczeństwa i sygnalizacji.
