Zabezpieczający łącznik pozycyjny z oddzielnym wyzwalaczem, Obudowa z tw. szt., 31 mm | 3SE5232-0RV40 Siemens

Alternatywny kod produktu: 3SE52320RV40

Opis i Kluczowe Cechy

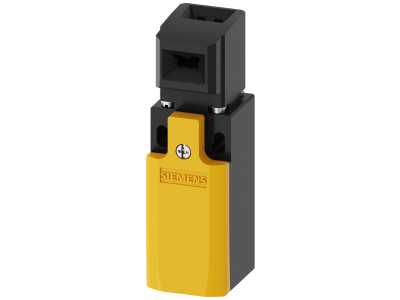

Zabezpieczający łącznik pozycyjny Siemens SIRIUS 3SE5 (symbol 3SE5232-0RV40) to urządzenie przeznaczone do monitorowania położenia ruchomych zabezpieczeń w instalacjach przemysłowych. Wykonany w obudowie z tworzywa sztucznego o szerokości 31 mm, oferuje elastyczne możliwości konfiguracji i wysoką niezawodność działania. Poniżej przedstawiamy najważniejsze cechy tego modelu.

• Szerokość 31 mm: Kompaktowa obudowa z tworzywa sztucznego ułatwia montaż w ograniczonych przestrzeniach na maszynach i w szafach sterowniczych.
• 5 kierunków rozruchu wyzwalacza (w tym czołowy): Daje swobodę doboru optymalnego kąta aktywacji w zależności od geometrii zabezpieczenia.
• Dźwignie napędowe z możliwością obrotu 4x90°: Montaż bez użycia śrub – szybka instalacja i zmiana orientacji dźwigni.
• Zakodowany oddzielny wyzwalacz: Zapewnia podwyższoną ochronę przed przypadkową lub celową manipulacją.
• Wysoka niezawodność styku: Elementy przełączające gwarantują stabilne sygnały nawet w trudnych warunkach pracy, co jest kluczowe dla systemów bezpieczeństwa.
• Możliwość konfiguracji do PL e lub SIL 3: Spełnia najwyższe wymagania bezpieczeństwa funkcjonalnego przy odpowiednim doborze wyzwalacza i konfiguracji przełączników.

Zgodność z Normami

Łącznik pozycyjny został zaprojektowany zgodnie z normami EN 50047 oraz EN 50041 dotyczącymi punktów przełączania i mocowania. Posiada dopuszczenia międzynarodowe IEC oraz UL, co potwierdza jego zastosowanie w instalacjach na całym świecie. Przy odpowiedniej konfiguracji może osiągnąć poziom wydajności PL e lub SIL 3, jednak szczegółowe warunki należy sprawdzić w dokumentacji producenta.

Zastosowanie

Urządzenie przeznaczone jest do monitorowania położenia ruchomych osłon i zabezpieczeń w maszynach oraz liniach produkcyjnych. Dzięki swojej konstrukcji idealnie sprawdza się w systemach bezpieczeństwa maszyn.

• Monitorowanie położenia drzwi, osłon i krat ochronnych w obrabiarkach, prasach, robotach przemysłowych.
• Impulsowanie sygnałów do styczników bezpieczeństwa, przekaźników lub sterowników PLC w celu wyłączenia niebezpiecznych ruchów.
• Zastosowanie w automatyce budynkowej do kontroli dostępu do stref zagrożonych.
• Współpraca z układami ASIsafe (w zależności od konfiguracji) w rozproszonych systemach bezpieczeństwa.

Wskazówki Montażowe

Montaż łącznika oraz podłączenie elektryczne mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocowane jest za pomocą punktów przełączania zgodnych z EN 50047/EN 50041 – nie wymaga użycia śrub przy montażu dźwigni. Należy przestrzegać momentów dokręcania oraz przekrojów przewodów podanych w dokumentacji technicznej producenta. Pamiętaj, że wyzwalacz nie wchodzi w zakres dostawy i należy go zamówić oddzielnie, dopasowując kodowanie 3D do konkretnego zastosowania.

FAQ

• Czy łącznik posiada wbudowane podświetlenie LED? W opisie serii podano, że diody wskazują aktualny status urządzenia, jednak dla konkretnego modelu 3SE5232-0RV40 informacja o standardowym wyposażeniu w LED nie jest potwierdzona. Zalecamy sprawdzenie indywidualnej karty katalogowej lub kontakt z producentem.
• Jaki jest stopień ochrony obudowy? W dostarczonych danych nie podano konkretnego stopnia IP. Dla typowych przełączników pozycyjnych w obudowach z tworzywa sztucznego często spotyka się IP65/67 – wymagana jest weryfikacja w dokumentacji technicznej produktu.
• W jakim trybie pracy działają styki – normalnie otwarte czy normalnie zamknięte? W opisie nie określono konfiguracji styków. Elementy przełączające cechują się wysoką niezawodnością, a konkretny tryb (NO/NC/zmienny) zależy od wybranej konfiguracji przełącznika. Szczegóły zawiera karta katalogowa.
