Wyłącznik pozycyjny kompaktowy, szer. 30mm,z przewodem łączącącym 2m, migowe 1NO+1NC, dźwig. z rolką | 3SE5413-0CD20-1EA2 Siemens

Alternatywny kod produktu: 3SE54130CD201EA2

Opis i Kluczowe Cechy

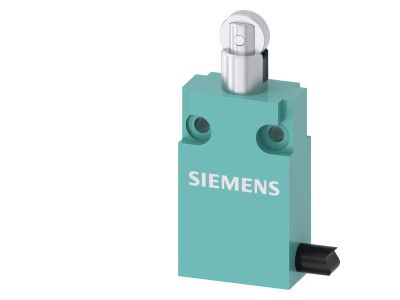

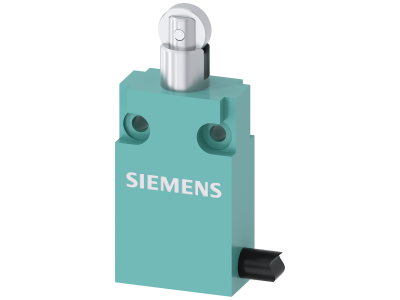

Wyłącznik pozycyjny kompaktowy Siemens 3SE5413-0CD20-1EA2 z dźwignią rolkową i wbudowanym przewodem łączącym o długości 2 m. Wyposażony w zestyk migowy 1NO+1NC, co pozwala na jednoczesne sterowanie dwoma obwodami pomocniczymi. Szerokość obudowy 30 mm i zwarta konstrukcja ułatwiają instalację w miejscach o ograniczonej przestrzeni.

• Zestyk 1NO+1NC (migowy): Umożliwia jednoczesne zwieranie i rozwieranie dwóch obwodów, co zwiększa elastyczność w układach sterowania i sygnalizacji.
• Dźwignia z rolką: Precyzyjne wyzwalanie mechaniczne przy minimalnym tarciu – idealne do detekcji krańcowych położeń elementów ruchomych.
• Wbudowany przewód 2 m: Gotowe okablowanie skraca czas montażu i eliminuje konieczność doraźnego podłączania przewodów.
• Szerokość 30 mm: Kompaktowa obudowa pozwala na montaż w wąskich kanałach kablowych i rozdzielnicach o ograniczonej pojemności.
• Konstrukcja kompaktowa: Wytrzymała obudowa zapewnia ochronę przed uszkodzeniami mechanicznymi i pyłem w typowych warunkach przemysłowych.

Zgodność z Normami

Wyłącznik pozycyjny Siemens 3SE5413-0CD20-1EA2 został zaprojektowany zgodnie z wymaganiami norm europejskich i oznaczony znakiem CE. Spełnia standardy bezpieczeństwa obowiązujące w automatyce przemysłowej.

Zastosowanie

Wyłącznik pozycyjny kompaktowy sprawdza się wszędzie tam, gdzie konieczna jest niezawodna detekcja położenia lub sygnalizacja krańcowa. Dzięki szybkim stykom migowym nadaje się zarówno do obwodów sterowania, jak i bezpośredniego łączenia z wejściami sterowników PLC.

• Detekcja krańcowego położenia siłowników, suwnic i przenośników.
• Sygnalizacja otwarcia/zamknięcia klap, bram i drzwi technologicznych.
• Sterowanie sekwencją ruchu w małych i średnich maszynach produkcyjnych.
• Podawanie impulsów do styczników, przekaźników lub wejść cyfrowych PLC w systemach automatyki budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika pozycyjnego mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Mocuj obudowę za pomocą dostarczonych otworów montażowych (nie przewidziano szyny DIN). Przewód łączący (2 m) jest fabrycznie zakończony – nie skracaj go, aby nie naruszyć izolacji. Przekrój przewodów w obwodzie dobierz zgodnie z prądem obciążenia i dokumentacją techniczną odbiornika.

FAQ

• Czy wyłącznik ma podświetlenie? Nie, model 3SE5413-0CD20-1EA2 nie jest wyposażony w podświetlenie. Sygnalizację stanu można uzyskać za pomocą zewnętrznych opraw lub wskaźników LED w obwodzie sterowania.
• Jaki stopień ochrony zapewnia obudowa? W danych produktu nie podano stopnia IP. Należy go określić na podstawie warunków pracy w danej aplikacji (np. w suchych pomieszczeniach wystarczy ochrona przed dotykiem, w wilgotnych wymagana jest szczelna obudowa zewnętrzna).
• Czy styki są zwierne czy rozwierne? Zestyk 1NO jest normalnie otwarty (zwiera po zadziałaniu), a 1NC normalnie zamknięty (rozwiera po zadziałaniu). Obydwa działają w trybie migowym – powracają do stanu początkowego po zwolnieniu dźwigni.
