Wyłącznik PKE z wyzwalaczem elektronicznym, PKE12/XTU-4 PKE | 121732 Eaton

Alternatywny kod produktu: PKE12/XTU-4

Opis i Kluczowe Cechy

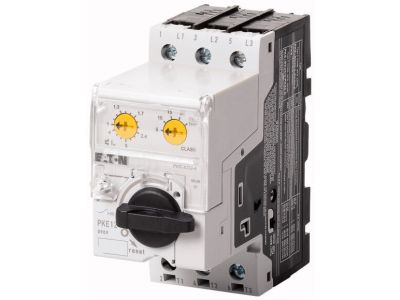

Wyłącznik silnikowy PKE12/XTU-4 (symbol 121732) to kompletne urządzenie podstawowe z elektronicznym blokiem wyzwolenia, przeznaczone do ochrony i sterowania silników elektrycznych. Zapewnia zaawansowaną ochronę przeciążeniową o szerokim zakresie 4:1, ochronę przed brakiem fazy i asymetrią oraz dużą zdolność wyłączania zwarciowego. Dzięki wymiennym blokom wyzwolenia możliwe jest elastyczne dopasowanie zakresu prądowego bez wymiany całego wyłącznika. Urządzenie oferuje funkcję odłącznika oraz możliwość rozbudowy o moduły pomocnicze.

• Elektroniczna ochrona przeciążeniowa (4:1): Precyzyjna ochrona silnika w szerokim zakresie prądów bez konieczności wymiany urządzenia – redukcja kosztów i czasu przestojów.
• Ochrona przed brakiem fazy i asymetrią: Zapobiega uszkodzeniu silnika w przypadku awarii zasilania, zwiększając niezawodność instalacji.
• Ustawiana klasa wyzwolenia: Pozwala dopasować charakterystykę wyzwalania do specyfiki chronionego odbiornika, optymalizując ochronę.
• Duża zdolność wyłączania zwarciowego: Skutecznie przerywa zwarcia, minimalizując ryzyko uszkodzeń urządzeń i zagrożenie dla personelu.
• Funkcja odłącznika oraz możliwość rozbudowy: Umożliwia bezpieczne odłączenie obwodu serwisowego oraz integrację z łącznikami pomocniczymi, wyzwalaczem napięcia, ogranicznikiem prądu czy pokrętłami.

Zgodność z Normami

Wyłącznik spełnia wymagania normy IEC/EN 60947-4-1 dotyczącej łączników i rozłączników do silników. Ponadto posiada dopuszczenie ATEX, co umożliwia bezpieczne stosowanie w strefach zagrożonych wybuchem. Urządzenie posiada certyfikat CE.

Zastosowanie

Wyłącznik silnikowy PKE12/XTU-4 znajduje zastosowanie w szerokim spektrum instalacji przemysłowych i budynkowych, wymagających niezawodnej ochrony silników oraz elastycznej konfiguracji.

• Ochrona i sterowanie silników elektrycznych w maszynach, pompach, wentylatorach i sprężarkach.
• Stosowanie w rozdzielnicach głównych i podrozdzielniach jako odłącznik z funkcją zabezpieczenia zwarciowego i przeciążeniowego.
• Systemy automatyki przemysłowej – możliwość integracji z łącznikami pomocniczymi i wyzwalaczami napięcia do sygnalizacji i sterowania PLC.
• Instalacje w strefach zagrożonych wybuchem (ATEX) – np. w przemyśle chemicznym, petrochemicznym czy młynach.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową i warunkami instalacji. Moment dokręcania zacisków oraz szczegółowe parametry montażowe należy stosować zgodnie z dokumentacją techniczną producenta. Przed pierwszym uruchomieniem sprawdź poprawność konfiguracji bloku wyzwolenia.

FAQ

• Czy wyłącznik posiada podświetlenie lub sygnalizację LED? W dostępnych danych nie ma informacji o podświetleniu. W razie potrzeby sygnalizacji stanu można rozbudować urządzenie o łączniki pomocnicze.
• Jaki jest stopień ochrony (IP) wyłącznika? Producent nie podał w danych wejściowych konkretnego stopnia IP. Typowo dla aparatury montowanej w rozdzielnicach wnętrzowych przyjmuje się IP20, jednak zalecamy sprawdzenie karty katalogowej dla konkretnej konfiguracji.
• Czy wyłącznik nadaje się do pracy w strefach zagrożonych wybuchem? Tak, urządzenie posiada dopuszczenie ATEX, co potwierdza jego bezpieczne stosowanie w strefach zagrożonych wybuchem (zgodnie z odpowiednimi normami).
