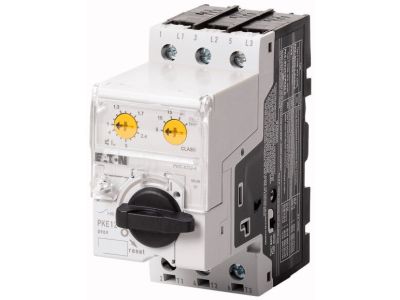

Wyłącznik PKE z wyzwalaczem elektronicznym, PKE12/XTU-12 PKE | 121733 Eaton

Alternatywny kod produktu: PKE12/XTU-12

Opis i Kluczowe Cechy

Wyłącznik silnikowy PKE12/XTU-12 PKE (nr katalogowy 121733) to kompletne urządzenie podstawowe z elektronicznym blokiem wyzwolenia, przeznaczone do niezawodnej ochrony silników elektrycznych. Wyposażony w elektroniczną szerokozakresową ochronę przeciążeniową w stosunku 4:1, co umożliwia elastyczne dopasowanie do różnych prądów znamionowych bez konieczności wymiany całego wyłącznika. Dodatkowo urządzenie zapewnia ochronę przed brakiem fazy i asymetrią, a ustawiana klasa wyzwolenia pozwala na precyzyjne dopasowanie charakterystyki do specyfiki chronionego odbiornika. Duża zdolność wyłączania zwarciowego gwarantuje bezpieczeństwo nawet w przypadku poważnych zakłóceń w sieci.

• Elektroniczna ochrona przeciążeniowa 4:1: Umożliwia szeroki zakres regulacji prądu – jeden wyłącznik może chronić silniki o różnych wartościach znamionowych, co redukuje koszty magazynowania i upraszcza dobór.
• Ochrona przed brakiem fazy i asymetrią: Zapobiega uszkodzeniu silnika w przypadku zaniku lub niewłaściwego zasilania jednej z faz, co wydłuża żywotność urządzenia i zmniejsza ryzyko przestojów.
• Ustawiana klasa wyzwolenia: Pozwala dostosować charakterystykę termiczną (np. klasa 10, 20, 30) do rodzaju rozruchu silnika – od lekkiego do ciężkiego, zapewniając optymalną ochronę bez zbędnych wyłączeń.
• Duża zdolność wyłączania zwarciowego: Skutecznie przerywa prądy zwarciowe, chroniąc zarówno silnik, jak i instalację przed skutkami zwarcia.
• Funkcja odłącznika wyłącznika silnikowego: Umożliwia bezpieczne odłączenie zasilania w celach serwisowych lub konserwacyjnych, spełniając wymagania norm dla odłączników.

Zgodność z Normami

Wyłącznik PKE12/XTU-12 PKE jest zgodny z normą IEC 60947-4-1 – wyłączniki do silników. Posiada również dopuszczenie ATEX, co potwierdza jego przydatność do stosowania w strefach zagrożonych wybuchem. Urządzenie spełnia wymagania dyrektyw Unii Europejskiej i jest oznakowane znakiem CE.

Zastosowanie

Dzięki rozbudowanym funkcjom ochronnym i możliwościom konfiguracji, wyłącznik silnikowy PKE12/XTU-12 PKE znajduje zastosowanie w wielu obszarach automatyki przemysłowej i instalacji elektrycznych.

• Ochrona i sterowanie silników elektrycznych w maszynach produkcyjnych, pompach, wentylatorach i sprężarkach.
• Zastosowanie w rozdzielnicach sterowniczych oraz szafach automatyki, gdzie wymagana jest selektywna i niezawodna ochrona przeciążeniowa i zwarciowa.
• Instalacje w strefach zagrożonych wybuchem (zgodnie z dopuszczeniem ATEX), np. w przemyśle chemicznym, petrochemicznym czy młynach.
• Praca w systemach zdalnego sterowania i monitorowania – możliwość rozbudowy o łączniki pomocnicze, wyzwalacze napięciowe, ograniczniki prądu czy pokrętła.

Wskazówki Montażowe

Montaż wyłącznika silnikowego PKE12/XTU-12 PKE może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Urządzenie przeznaczone jest do montażu na szynie DIN TH35. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Momenty dokręcania śrub oraz przekroje przyłączanych przewodów muszą być dobrane zgodnie z dokumentacją techniczną producenta. Zaleca się stosowanie przewodów o przekroju dostosowanym do prądu obciążenia i zabezpieczeń obwodu.

FAQ

• Czy wyłącznik PKE12/XTU-12 posiada podświetlenie? W standardowej konfiguracji wyłącznik nie jest wyposażony we wbudowane podświetlenie. Informacje o dostępnych akcesoriach (np. sygnalizatory) znajdują się w karcie katalogowej producenta.
• Jaki stopień ochrony (IP) ma to urządzenie? Producent nie podaje konkretnego stopnia IP w dostępnych danych. W typowych warunkach pracy aparatura modułowa montowana w rozdzielnicy osiąga co najmniej IP20, jednak szczegółowe informacje należy sprawdzić w dokumentacji technicznej produktu.
• Czy mogę samodzielnie wymienić elektroniczny blok wyzwolenia? Tak, wyłącznik PKE umożliwia wymianę elektronicznych bloków wyzwolenia (typu XTU), co pozwala na elastyczne dopasowanie zakresu prądu bez demontażu całego urządzenia. Przed wymianą należy odłączyć napięcie i postępować zgodnie z instrukcją producenta.
