Wyłącznik różnicowoprądowy 3+N typ B+, krótkozwłoczny, In: 80 A, 30 mA | 5SV3347-4KK14 Siemens

Alternatywny kod produktu: 5SV33474KK14

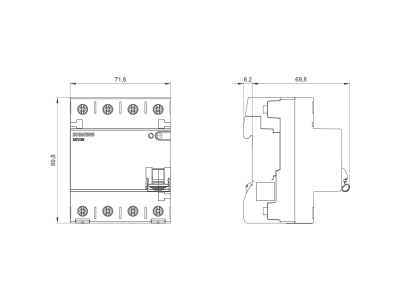

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy Siemens SENTRON 5SV3, typ 5SV3347-4KK14, to czterobiegunowe urządzenie (3+N) typu B+ o prądzie znamionowym 80 A i znamionowym prądzie różnicowym 30 mA. Krótkozwłoczna charakterystyka zapewnia selektywność w instalacjach, a konstrukcja modułowa umożliwia szybki montaż na szynie TH35. Przeznaczony do kompleksowej ochrony ludzi i mienia przed porażeniem prądem elektrycznym, szczególnie w obwodach, gdzie występują prądy różnicowe o składowej stałej.

• Typ B+ (czuły na prądy stałe): wykrywa nie tylko prądy sinusoidalne i pulsujące, ale również gładkie prądy stałe – konieczne przy odbiornikach z falownikami, prostownikami i zasilaczami impulsowymi.
• Prąd znamionowy 80 A: umożliwia ochronę obwodów o dużym obciążeniu, np. w instalacjach przemysłowych i budynkach użyteczności publicznej.
• Znamionowy prąd różnicowy 30 mA: zapewnia ochronę przeciwporażeniową przy bezpośrednim dotyku części czynnych.
• Krótkozwłoczny (charakterystyka S): opóźnione zadziałanie umożliwia selektywność z innymi wyłącznikami różnicowoprądowymi w układzie kaskadowym.
• Beznarzędziowe zdejmowanie z szyny: dzięki wygodnemu suwakowi można szybko zdemontować urządzenie bez użycia narzędzi.
• Kod Datamatrix: na obudowie umożliwia natychmiastowy dostęp do danych technicznych i instrukcji w portalu Siemens Industry Online Support.

Zgodność z Normami

Wyłącznik produkowany jest zgodnie z europejskimi normami bezpieczeństwa i posiada certyfikat CE. Przeznaczony do instalacji zgodnych z wymaganiami obowiązujących przepisów (np. DIN VDE 0100).

Zastosowanie

Dzięki typowi B+ i krótkozwłoczności wyłącznik 5SV3347-4KK14 sprawdza się w instalacjach, gdzie wymagana jest ciągłość zasilania i selektywna ochrona różnicowoprądowa. Idealny do:

• Ochrony obwodów zasilających falowniki, przemienniki częstotliwości i UPS – odbiorniki generujące gładkie prądy stałe.
• Stosowania jako wyłącznik główny w rozdzielnicach głównych budynków użyteczności publicznej i obiektów przemysłowych.
• Automatyki budynkowej – ochrona obwodów sterowania z przekaźnikami i stycznikami sterowanymi przez PLC.
• Instalacji fotowoltaicznych i ładowarek pojazdów elektrycznych, gdzie występują przebiegi niesinusoidalne.

Wskazówki Montażowe

Montaż może być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od rozdzielnicy. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN). Moment dokręcania zacisków należy sprawdzić w dokumentacji producenta. Przekrój przewodów dobierz do prądu znamionowego 80 A oraz obciążalności kabli. Wyłącznik nie wymaga narzędzi do demontażu z szyny – wystarczy zwolnić suwak.

FAQ

• Czy wyłącznik ma podświetlenie? Nie, produkt nie posiada podświetlenia. Informację o stanie zadziałania odczytuje się z położenia dźwigni oraz ewentualnego wskaźnika na obudowie.
• Jaki stopień ochrony ma to urządzenie? Producent nie podał konkretnego stopnia IP. Wyłącznik jest przystosowany do montażu wewnątrz rozdzielnicy, która zapewnia wymagany stopień ochrony przed ciałami stałymi i wilgocią. Obudowa urządzenia zapewnia ochronę przed bezpośrednim dotykiem części pod napięciem.
• Co oznacza „krótkozwłoczność” w tym wyłączniku? To wyłącznik różnicowoprądowy typu S (selektywny, krótkozwłoczny). Działa z opóźnieniem (zwykle kilkaset milisekund), co pozwala na selektywne wyłączenie w układzie kaskadowym – najpierw zadziała wyłącznik bliższy miejsca uszkodzenia, a główny pozostanie załączony.
