Wyłącznik różnicowoprądowy 3+N typ B, krótkozwłoczny, In: 63 A, 500 mA | 5SV3746-4 Siemens

Alternatywny kod produktu: 5SV37464

Opis i Kluczowe Cechy

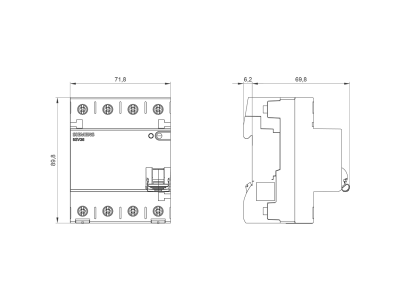

Wyłącznik różnicowoprądowy Siemens SENTRON 5SV3746-4 to urządzenie 3+N typu B o prądzie znamionowym 63 A i czułości 500 mA, przeznaczone do kompleksowej ochrony ludzi i mienia przed porażeniem prądem elektrycznym. Dzięki detekcji zarówno prądów przemiennych, jak i stałych (w tym pulsujących i gładkich) zapewnia bezpieczeństwo w nowoczesnych instalacjach z odbiornikami elektronicznymi. Krótkozwłoczna konstrukcja zapobiega niepożądanym wyłączeniom w przypadku przepięć przejściowych. Szerokość modułu nie została podana w danych producenta.

• Typ B (detekcja prądów stałych): Reaguje na prądy różnicowe przemienne, pulsujące oraz wygładzone stałe – niezbędny w obwodach z falownikami, prostownikami czy ładowarkami pojazdów elektrycznych.
• Prąd znamionowy I_n = 63 A: Odpowiedni do obwodów o znacznym obciążeniu w instalacjach przemysłowych i komercyjnych, zapewniając stabilną pracę bez ryzyka przeciążenia toru różnicowego.
• Czułość I_Δn = 500 mA: Wysoki prąd różnicowy umożliwia stosowanie w obwodach, gdzie wymagana jest selektywność lub gdzie naturalne upływy są większe, jak w dużych sieciach rozdzielczych.
• Krótkozwłoczność: Odporność na udary prądowe i przepięcia atmosferyczne redukuje częstotliwość zbędnych wyłączeń, zwiększając niezawodność instalacji.
• Beznarzędziowe zdejmowanie z szyny: Dzięki wygodnej ręcznej obsłudze suwakowej montaż i demontaż wyłącznika na szynie TH35 jest szybki i nie wymaga użycia narzędzi.
• Kod Datamatrix: Umożliwia natychmiastowy dostęp do wszystkich danych technicznych i dokumentacji za pomocą aplikacji Siemens Industry Online Support.

Zgodność z Normami

Wyłącznik różnicowoprądowy SENTRON 5SV3746-4 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikację CE. Zastosowana technika zapewnia bezpieczeństwo zgodne z aktualnymi standardami ochrony przeciwporażeniowej.

Zastosowanie

Wyłącznik typu B 500 mA znajduje zastosowanie w instalacjach wymagających detekcji prądów stałych, gdzie standardowe wyłączniki AC lub A są niewystarczające.

• Ochrona w obwodach z falownikami, przekształtnikami i zasilaczami impulsowymi w przemyśle i automatyce budynkowej.
• Zabezpieczenie stacji ładowania pojazdów elektrycznych (EV) przed skutkami zwarć doziemnych.
• Instalacje fotowoltaiczne, w których występują prądy stałe z paneli oraz inwerterów.
• Sieci trójfazowe z odbiornikami elektronicznymi (np. serwery, UPS, urządzenia medyczne) wymagające selektywności wyłączeń.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach o stopniu ochrony co najmniej IP20. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Dokręcaj zaciski zgodnie z momentem podanym w dokumentacji producenta. Przekrój przewodów dobieraj do prądu znamionowego 63 A oraz warunków środowiskowych. Pamiętaj o zachowaniu kolejności faz (3+N).

FAQ

• Dlaczego wyłącznik różnicowoprądowy typu B jest potrzebny? Typ B wykrywa nie tylko prądy przemienne i pulsujące, ale także gładkie prądy stałe, które mogą wystąpić w obwodach z falownikami, prostownikami lub ładowarkami EV. Zapewnia to ochronę tam, gdzie standardowe wyłączniki AC/A mogą nie zadziałać.
• Jaka jest czułość wyłącznika 5SV3746-4? Znamionowy prąd różnicowy wynosi 500 mA (0,5 A). Jest to wartość odpowiednia do selektywnego wyłączania w instalacjach o podwyższonych naturalnych upływach, np. w dużych obiektach przemysłowych.
• Czy można go montować na standardowej szynie DIN? Tak, wyłącznik jest przystosowany do szyny TH35 (35 mm). Dzięki ręcznej obsłudze suwakowej montaż i demontaż odbywają się bez użycia narzędzi.
