Wyłącznik różnicowoprądowy 3+N typ B+, krótkozwłoczny, In: 63 A, 300 mA | 5SV3646-4KK14 Siemens

Alternatywny kod produktu: 5SV36464KK14

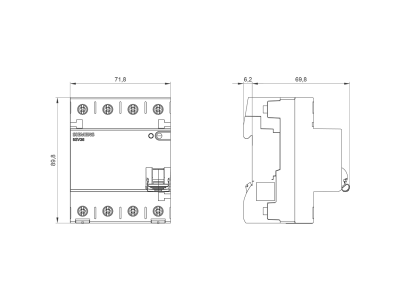

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy Siemens SENTRON 5SV3646-4KK14 (typ B+, 3+N, krótkozwłoczny) zapewnia kompleksową ochronę ludzi i mienia w instalacjach o dużym obciążeniu (In 63 A) oraz podwyższonym ryzyku pożarowym (prąd różnicowy 300 mA). Dzięki konstrukcji typu B+ wykrywa prądy stałe i zmienne, co czyni go idealnym do obwodów z przekształtnikami energoelektronicznymi. Wersja krótkozwłoczna umożliwia selektywne współdziałanie z innymi wyłącznikami różnicowoprądowymi w rozdzielnicach. Urządzenie wyposażono w ergonomiczną dźwignię suwakową do beznarzędziowego demontażu oraz kod Datamatrix ułatwiający dostęp do dokumentacji online.

• Prąd znamionowy In 63 A: bezpieczna praca w obwodach o znacznym obciążeniu – silniki, piece, duże rozdzielnice – bez ryzyka przeciążenia.
• Prąd różnicowy IΔn 300 mA: skuteczna ochrona przeciwpożarowa (niższy próg niż w ochronie ludzi), redukcja ryzyka zapłonu w instalacjach narażonych na upływności.
• Typ B+: wykrywanie prądów różnicowych przemiennych, pulsujących stałych oraz gładkich stałych – niezbędne w obwodach z falownikami, zasilaczami impulsowymi i prostownikami.
• Wersja krótkozwłoczna: selektywność z wyłącznikami różnicowoprądowymi o mniejszym opóźnieniu (np. 30 mA) – zachowanie ciągłości zasilania w gałęziach nadrzędnych.
• Beznarzędziowy montaż/demontaż: dźwignia suwakowa umożliwia szybkie zdjęcie z szyny TH35 lub systemu szyn zbiorczych bez użycia narzędzi, ułatwiając modernizacje i serwis.
• Kod Datamatrix: szybki dostęp do karty katalogowej, instrukcji i certyfikatów przez aplikację Siemens Industry Online Support – przyspiesza diagnozę i identyfikację.

Zgodność z Normami

Wyłącznik różnicowoprądowy Siemens 5SV3646-4KK14 spełnia wymogi europejskich norm dotyczących ochrony przed porażeniem i pożarem. Produkt posiada certyfikat CE i jest zgodny z ogólnymi wymaganiami dyrektyw niskonapięciowej i EMC. Konstrukcja zapewnia standardową ochronę przed chwytaniem i dotykiem części czynnych.

Zastosowanie

Wyłącznik różnicowoprądowy typu B+ z progiem 300 mA sprawdza się w instalacjach, gdzie wymagana jest selektywność i ochrona przed pożarem, a także w obwodach z odkształconymi przebiegami prądów. Rekomendowany do następujących scenariuszy:

• Ochrona przeciwpożarowa w budynkach użyteczności publicznej, magazynach i halach przemysłowych.
• Obwody zasilające falowniki, przetwornice częstotliwości, zasilacze UPS i inne urządzenia generujące prądy stałe lub wyższe harmoniczne.
• Selektywne wyłączenie w rozdzielnicach głównych, gdzie nadrzędny RCD 300 mA współpracuje z podrzędnymi RCD 30 mA.
• Rozdzielnice w obiektach z dużymi silnikami i przekształtnikami energoelektronicznymi, np. w przemyśle, stacjach ładowania EV czy farmach fotowoltaicznych.

Wskazówki Montażowe

Montaż wyłącznika różnicowoprądowego należy wykonać wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do instalacji na szynie montażowej TH35 (DIN) w rozdzielnicach elektrycznych. Przekrój przyłączanych przewodów musi być dobrany do prądu znamionowego 63 A zgodnie z normami (zalecany co najmniej 10 mm² dla Cu). Moment dokręcania zacisków – według dokumentacji producenta (zwykle w zakresie 2,0–3,5 Nm). Przed włączeniem sprawdzić poprawność podłączenia przewodów L, N oraz faz (dla wersji 3+N).

FAQ

• Czy wyłącznik 5SV3646-4KK14 nadaje się do ochrony ludzi? Nie – prąd różnicowy 300 mA jest stosowany głównie do ochrony przeciwpożarowej. Ochronę ludzi zapewniają urządzenia o IΔn ≤ 30 mA. W instalacjach wielopoziomowych może pełnić funkcję selektywną.
• Jaki jest stopień ochrony obudowy wyłącznika? W danych wejściowych nie podano konkretnej wartości IP. Dla aparatury modułowej montowanej w rozdzielnicy standardowo przyjmuje się IP20 (ochrona przed palcami i ciałami stałymi ≥12 mm), ale należy sprawdzić dokumentację techniczną.
• Czy typ B+ wykrywa prądy stałe? Tak, typ B+ (zgodny z IEC/EN 62423) wykrywa prądy różnicowe przemienne, pulsujące stałe oraz wygładzone stałe do 6 A DC – niezbędne przy falownikach i ładowarkach.
