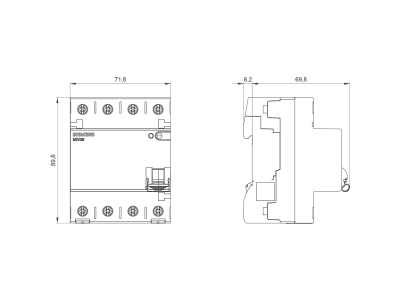

Wyłącznik różnicowoprądowy 3+N typ B, krótkozwłoczny, In: 40 A, 500 mA | 5SV3744-4 Siemens

Alternatywny kod produktu: 5SV37444

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy Siemens SENTRON 5SV3744-4 to urządzenie ochronne typu B, 3+N, o prądzie znamionowym In = 40 A i czułości 500 mA, w wersji krótkozwłocznej. Został zaprojektowany do kompleksowej ochrony ludzi i mienia przed porażeniem prądem oraz przed skutkami prądów różnicowych, w tym prądów stałych. Dzięki ręcznej obsłudze suwakowej montaż i demontaż z szyny montażowej odbywa się beznarzędziowo, a kod DataMatrix na obudowie umożliwia szybki dostęp do pełnej dokumentacji technicznej w aplikacji Siemens Industry Online Support.

• Prąd znamionowy In = 40 A: gwarantuje pracę w obwodach o znacznym obciążeniu, zapewniając bezpieczeństwo w instalacjach przemysłowych i budynkowych.
• Typ B (wykrywanie prądów stałych i przemiennych): niezbędny przy sterownikach falowników, UPS-ów, ładowarek EV oraz innych urządzeń generujących składową stałą.
• Czułość różnicowa 500 mA: dedykowana do ochrony przeciwpożarowej oraz obwodów, w których wymagany jest wysoki prąd wyzwalania, przy jednoczesnym unikaniu zbędnych zadziałań.
• Wersja krótkozwłoczna: zapewnia selektywność czasową względem innych wyłączników różnicowoprądowych w tej samej linii, co minimalizuje wyłączenia tylko w strefie zagrożenia.
• Beznarzędziowa obsługa suwakowa: umożliwia szybkie i bezpieczne zdejmowanie urządzenia z szyny TH35 bez użycia narzędzi, co przyspiesza prace serwisowe.

Zgodność z Normami

Wyłącznik różnicowoprądowy Siemens 5SV3744-4 spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Został zaprojektowany i wyprodukowany zgodnie z najwyższymi standardami bezpieczeństwa elektrycznego, co potwierdza jego niezawodność w instalacjach przemysłowych i budynkowych.

Zastosowanie

Dzięki swojej budowie i parametrom wyłącznik 5SV3744-4 znajduje zastosowanie w obwodach wymagających ochrony różnicowej, zwłaszcza tam, gdzie występują urządzenia elektroniczne generujące prądy stałe. Sprawdza się w następujących scenariuszach:

• Ochrona główna i przedpożarowa w rozdzielnicach budynków mieszkalnych, użyteczności publicznej oraz obiektów przemysłowych.
• Zasilanie obwodów z falownikami, przekształtnikami częstotliwości i zasilaczami impulsowymi (np. napędy, pompy, windy).
• Instalacje z ładowarkami pojazdów elektrycznych (EV) oraz systemami UPS, gdzie wymagane jest wykrywanie prądów stałych.
• Obwody wymagające selektywności czasowej – jako wyłącznik główny w układzie kaskadowym z wyłącznikami krótkozwłocznymi w dół instalacji.

Wskazówki Montażowe

Montaż wyłącznika 5SV3744-4 powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie montażowej TH35 (DIN). Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany od źródła zasilania. Moment dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta, uwzględniając prąd znamionowy 40 A. Zachowaj wymagane odległości od sąsiednich urządzeń dla zapewnienia właściwej cyrkulacji powietrza i chłodzenia.

FAQ

• Czy wyłącznik 5SV3744-4 wykrywa prądy stałe? Tak, jest to wyłącznik typu B, który reaguje na prądy różnicowe przemienne, pulsujące oraz stałe (płynne), co jest kluczowe przy urządzeniach z falownikami i prostownikami.
• Co oznacza „krótkozwłoczny” w tym modelu? Oznacza, że wyłącznik posiada opóźnienie czasowe zadziałania (ok. 0,2–0,5 s), co umożliwia selektywność z wyłącznikami różnicowoprądowymi o niższej czułości lub bez zwłoki czasowej, eliminując ryzyko niepotrzebnych wyłączeń całej instalacji.
• Do jakich obwodów zaleca się czułość 500 mA? Czułość 500 mA stosowana jest głównie w ochronie przeciwpożarowej oraz w obwodach o podwyższonej odporności na zakłócenia, gdzie prąd upływu sieciowy może powodować zbędne zadziałania przy niższych czułościach (30 mA).
