Wyłącznik różnicowoprądowy 3+N typ B+, krótkozwłoczny, In: 25 A, 300 mA | 5SV3642-4KK14 Siemens

Alternatywny kod produktu: 5SV36424KK14

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy Siemens z serii SENTRON 5SV3, symbol 5SV3642-4KK14, to urządzenie 3+N typu B+ z krótkozwłoczną charakterystyką wyzwalania (opóźnienie selektywne). Prąd znamionowy 25 A i czułość 300 mA gwarantują skuteczną ochronę ludzi i mienia w instalacjach z odbiornikami generującymi składową stałą prądu różnicowego. Dzięki ręcznej obsłudze suwakowej możliwy jest szybki, beznarzędziowy montaż i demontaż na szynie TH35.

• Typ B+ (wykrywanie prądów stałych i zmiennych): Zapewnia ochronę w obwodach z przekształtnikami, falownikami, LED, UPS – urządzenia mogą generować wyższe częstotliwości i składową stałą, które są niezawodnie wykrywane.
• Krótkozwłoczność (opóźnienie selektywne): Umożliwia współpracę z innymi wyłącznikami RCD w kaskadzie, minimalizując ryzyko niepotrzebnych wyłączeń w rozdzielnicy głównej.
• Prąd znamionowy 25 A: Odpowiedni do obwodów o znacznym obciążeniu, np. gniazd wtyczkowych w lokalach usługowych lub obwodów siłowych.
• Czułość 300 mA: Przeznaczona do ochrony przeciwpożarowej oraz jako zabezpieczenie uzupełniające w instalacjach, gdzie nie jest wymagana ochrona do 30 mA.
• Beznarzędziowy montaż i demontaż: Suwak umożliwia szybkie zdjęcie urządzenia z szyny montażowej lub układu szyn zbiorczych bez użycia narzędzi, co skraca czas prac serwisowych.
• Kod Datamatrix: Zapewnia błyskawiczny dostęp do pełnej dokumentacji technicznej w aplikacji Siemens Industry Online Support – idealne dla serwisu i projektantów.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Został zaprojektowany zgodnie ze standardem DIN VDE i jest przeznaczony do stosowania w systemach niskiego napięcia. Szczegółowe informacje o normach znajdują się w karcie katalogowej udostępnionej przez producenta.

Zastosowanie

Wyłącznik różnicowoprądowy 5SV3642-4KK14 znajduje zastosowanie wszędzie tam, gdzie wymagana jest zaawansowana ochrona przed porażeniem i pożarem, a także selektywność w rozdzielnicach. Polecany do instalacji z nowoczesnymi odbiornikami elektronicznymi.

• Ochrona przed porażeniem w obwodach z przekształtnikami częstotliwości, falownikami, zasilaczami impulsowymi.
• Ochrona przed pożarem spowodowanym prądami doziemnymi w obiektach użyteczności publicznej, biurach, magazynach.
• Selektywne wyłączanie w rozdzielnicach głównych i podrozdzielnicach – krótkozwłoczność zapobiega wyłączeniu całej instalacji przy zwarciu doziemnym w obwodzie odbiorczym.
• Zastosowanie w stacjach ładowania pojazdów elektrycznych, gdzie występują składowe stałe prądu różnicowego.

Wskazówki Montażowe

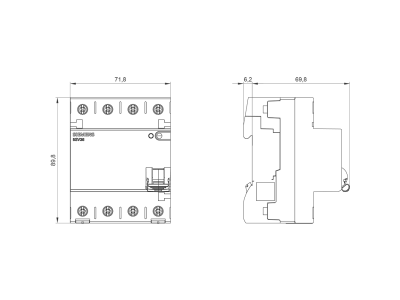

Montaż może być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP do 1 kV. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Szerokość modułu oraz moment dokręcania zacisków należy sprawdzić w dokumentacji producenta. Przekrój przewodów dobierz do prądu znamionowego 25 A oraz spodziewanego obciążenia. Po podłączeniu wykonaj test zadziałania przyciskiem TEST.

FAQ

• Co oznacza typ B+ w wyłączniku różnicowoprądowym? Typ B+ rozszerza zakres wykrywanych prądów różnicowych o składową stałą (do 6 mA DC) oraz wyższe częstotliwości (do 20 kHz). Jest niezbędny w obwodach z przekształtnikami, gdzie standardowe RCD typu A mogą nie zadziałać.
• Czy ten wyłącznik jest krótkozwłoczny? Tak, w nazwie wskazano „krótkozwłoczny” – oznacza to, że posiada opóźnienie wyzwalania (zwykle rzędu 10–40 ms) pozwalające na selektywność z innymi RCD w instalacji. Nadaje się jako wyłącznik główny lub w rozdzielnicach zasilających podrozdzielnice.
• Jak zdemontować wyłącznik z szyny DIN? Wystarczy pociągnąć suwak na przedniej obudowie – blokada zwalnia zatrzask, a urządzenie można bez użycia narzędzi zdjąć z szyny. Ta funkcja ułatwia wymianę i prace serwisowe.
