Wyłącznik różnicowoprądowy 3+N typ A, In: 80 A, 300 mA, Un AC: 400 V, N-z lewej strony | 5SV3647-6KL Siemens

Alternatywny kod produktu: 5SV36476KL

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy Siemens SENTRON 5SV3647-6KL o konstrukcji 3+N, typu A, przystosowany jest do montażu z przewodem neutralnym po lewej stronie. Urządzenie o prądzie znamionowym 80 A i czułości różnicowej 300 mA zapewnia skuteczną ochronę przeciwpożarową w przemysłowych i rozdzielczych obwodach trójfazowych (400 V AC). Dzięki zastosowaniu w aparacie typu A reaguje również na przebiegi prądów stałych tętniących, co czyni go odpowiednim do nowoczesnych instalacji z przekształtnikami energoelektronicznymi.

• Prąd znamionowy 80 A: Umożliwia bezpieczną pracę w obwodach głównych o dużym obciążeniu, np. w rozdzielnicach głównych budynków lub liniach zasilających maszyny.
• Czułość różnicowa 300 mA (typ A): Zapewnia ochronę przed pożarem w wyniku przepływu prądów upływowych, a dzięki charakterystyce typu A wykrywa także prądy stałe tętniące, występujące w urządzeniach z prostownikami.
• Napięcie znamionowe 400 V AC (3+N): Przeznaczony do sieci trójfazowych z przewodem neutralnym, co pokrywa standardowe instalacje przemysłowe i komercyjne.

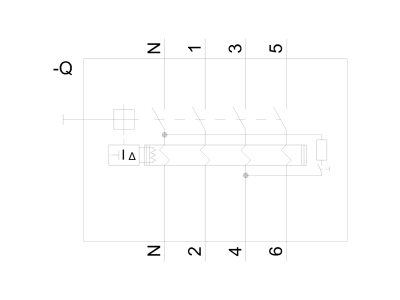

• Przewód neutralny z lewej strony: Ułatwia szybkie i jednoznaczne podłączenie w rozdzielnicy – eliminuje ryzyko pomyłki podczas montażu.
• Obsługa suwakowa i kod Datamatrix: Beznarzędziowe zdejmowanie z szyny montażowej oraz szybki dostęp do dokumentacji technicznej przez aplikację Siemens Industry Online Support.

Zgodność z Normami

Wyłącznik różnicowoprądowy Siemens SENTRON 5SV3647-6KL spełnia wymagania obowiązujących norm europejskich i posiada certyfikację CE. Wszystkie urządzenia serii 5SV3 są projektowane i produkowane zgodnie z rygorystycznymi standardami bezpieczeństwa, co potwierdza ich niezawodność w ochronie przeciwpożarowej i instalacyjnej.

Zastosowanie

Wyłącznik różnicowoprądowy 5SV3647-6KL znajduje zastosowanie w obwodach wymagających niezawodnego wykrywania prądów upływowych i ochrony przed pożarem. Dzięki typowi A nadaje się do instalacji z odbiornikami generującymi składową stałą.

• Ochrona przeciwpożarowa w rozdzielnicach głównych i podrozdzielnicach w budynkach przemysłowych, biurowych i użyteczności publicznej.
• Zabezpieczenie linii zasilających maszyny i urządzenia z przekształtnikami (np. falowniki, zasilacze impulsowe, UPS).
• Instalacje trójfazowe z przewodem neutralnym, gdzie wymagane jest selektywne wyłączanie w przypadku prądów upływowych powyżej 300 mA.
• Rozbudowa istniejących systemów zabezpieczeń w ramach modułowego systemu SENTRON – możliwość łączenia z wyłącznikami nadprądowymi i akcesoriami.

Wskazówki Montażowe

Montaż wyłącznika różnicowoprądowego musi być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy instalować na szynie TH35 (DIN) w rozdzielnicy w pozycji pionowej. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie we wszystkich biegunach. Przekrój przewodów dobrać zgodnie z obciążalnością prądową (dla 80 A zalecany co najmniej 16 mm² Cu). Momenty dokręcania oraz długości odizolowania przewodów – według dokumentacji producenta dołączonej do urządzenia. Należy pamiętać o prawidłowym podłączeniu przewodu neutralnego (N) do zacisku oznaczonego (z lewej strony). Nie wolno przekraczać maksymalnego przekroju przyłączeniowego (szczegóły w karcie katalogowej). Po montażu sprawdzić poprawność działania testerem różnicowoprądowym.

FAQ

• Do czego służy typ A wyłącznika różnicowoprądowego? Typ A oprócz prądów sinusoidalnych wykrywa również prądy upływowe o przebiegu tętniącym stałym (np. po wyprostowaniu jednopołówkowym). Jest wymagany w obwodach zasilających urządzenia z prostownikami: pralki, komputery, falowniki.
• Czy wyłącznik ma podświetlenie / wskaźnik zadziałania? W danych produktu nie podano informacji o podświetleniu. Standardowo wyłączniki serii 5SV3 wyposażone są w mechaniczny wskaźnik położenia styku (czerwony/zielony) – obecność podświetlenia należy sprawdzić w dokumentacji konkretnego egzemplarza.
• Jaki jest stopień ochrony IP tego wyłącznika? Producent nie podaje w karcie katalogowej konkretnego stopnia ochrony. Typowo aparatura modułowa montowana w rozdzielnicach wewnętrznych ma obudowę o ochronie IP20. W przypadku montażu w warunkach przemysłowych należy zastosować dodatkową obudowę – zalecamy zapoznanie się z dokumentacją techniczną Siemens.
