Wyłącznik różnicowoprądowy 3+N typ A, In: 63 A, 500 mA, Un AC: 400 V, N-z lewej strony | 5SV3746-6KL Siemens

Alternatywny kod produktu: 5SV37466KL

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy Siemens SENTRON 5SV3746-6KL, typ A, 3+N, o prądzie znamionowym 63 A i znamionowym prądzie różnicowym 500 mA, przystosowany do napięcia 400 V AC. Złącze N umieszczone po lewej stronie ułatwia podłączenie zgodnie z konfiguracją instalacji. Urządzenie zapewnia kompleksową ochronę ludzi i mienia przed porażeniem elektrycznym w obwodach o dużym obciążeniu, a także umożliwia selektywną koordynację z innymi zabezpieczeniami.

• Typ A (wykrywanie prądów tętniczych): Niezawodne wyzwalanie przy prądach różnicowych stałych i tętniczych – idealny do obwodów z elektroniką, UPS-ami czy falownikami.
• Prąd znamionowy 63 A: Bezpieczna praca w instalacjach głównych i rozdzielnicach o znacznym obciążeniu, bez ryzyka przeciążenia styków.
• Czułość 500 mA: Wysoki prąd różnicowy dedykowany do ochrony przeciwpożarowej oraz selektywności z wyłącznikami o niższych wartościach IΔn.

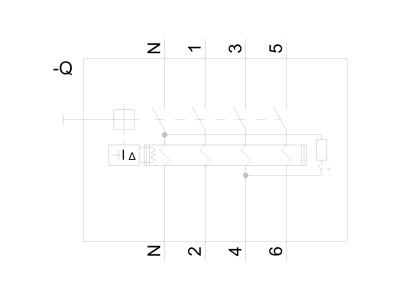

• Złącze N po lewej stronie: Ułatwia standaryzację okablowania i skraca czas montażu w rozdzielnicach z określoną konfiguracją torów.
• Kod Datamatrix na obudowie: Błyskawiczny dostęp do pełnej dokumentacji technicznej i certyfikatów za pomocą aplikacji Siemens Industry Online Support.

Zgodność z Normami

Wyłącznik spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zapewnia ochronę zgodnie z wymogami stawianymi wyłącznikom różnicowoprądowym w instalacjach niskiego napięcia. Wszystkie urządzenia serii SENTRON przechodzą rygorystyczne testy fabryczne gwarantujące niezawodność działania.

Zastosowanie

Wyłącznik różnicowoprądowy 5SV3746-6KL znajduje zastosowanie w rozdzielnicach głównych, podrozdzielnicach oraz instalacjach przemysłowych i budynkowych, gdzie wymagana jest wysoka niezawodność i selektywność zabezpieczeń.

• Ochrona przeciwporażeniowa w obwodach zasilających odbiorniki o dużym poborze prądu (np. piece, klimatyzatory, pompy).
• Selektywna ochrona przeciwpożarowa – jako wyłącznik główny przed szeregiem wyłączników o mniejszym prądzie różnicowym.
• Instalacje z odbiornikami generującymi prądy tętnicze – zasilacze impulsowe, przetwornice, napędy.
• Automatyka budynkowa i rozdzielnice typu split – łatwe dopasowanie dzięki modułowej budowie i akcesoriom systemowym Siemens.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) w pozycji pionowej. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 63 A zgodnie z normą instalacyjną. Moment dokręcania zacisków – stosuj się do danych zawartych w dokumentacji technicznej Siemens (dostępnej przez kod Datamatrix).

FAQ

• Jaki jest prąd znamionowy wyłącznika? Prąd znamionowy In wynosi 63 A, co pozwala na stosowanie w obwodach o znacznym obciążeniu.
• Czy wyłącznik nadaje się do ochrony przeciwpożarowej? Tak, znamionowy prąd różnicowy 500 mA jest typowo stosowany do selektywnej ochrony przeciwpożarowej, gdy wymagana jest koordynacja z wyłącznikami o niższej czułości.
• Jaki jest stopień ochrony urządzenia? Wyłącznik przeznaczony jest do montażu we wnętrzu rozdzielnicy. Dla tego typu aparatury modułowej standardowy stopień ochrony w suchych pomieszczeniach to IP20, jednak ostateczna wartość zależy od zastosowanej obudowy rozdzielnicy.
