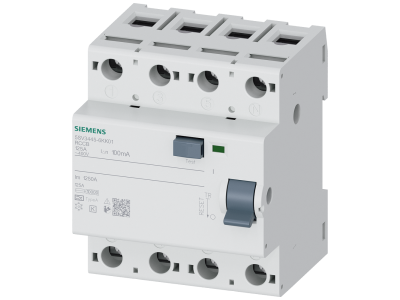

Wyłącznik różnicowoprądowy 3+N typ A, In: 125 A, 100 mA, Un AC: 400 V, krótkozwłoczny | 5SV3445-6KK01 Siemens

Alternatywny kod produktu: 5SV34456KK01

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy 3+N o prądzie znamionowym 125A, czujności 100mA i napięciu roboczym 400V typu A z krótkim czasem wyłączenia to kluczowy element zabezpieczenia instalacji elektrycznej przed porażeniem prądem i uszkodzeniami spowodowanymi zwarciem. Przeznaczony do ochrony obwodów trójfazowych zasilających odbiorniki o dużym poborze mocy, takich jak maszyny przemysłowe, agregaty prądotwórcze czy rozdzielnice główne. Wyposażony w zwolnienie elektromagnetyczne krótkozwłoczne minimalizuje czas trwania zwarcia, ograniczając ryzyko uszkodzeń urządzeń i pożaru.

• Typ A, czułość 100mA: Zapewnia ochronę przeciwporażeniową w obwodach zasilających urządzenia elektroniczne i układy z prostownikami, reagując na prądy różnicowe zarówno stałe, jak i przemienne.
• Prąd znamionowy 125A: Przeznaczony do zabezpieczenia obwodów o dużym obciążeniu, zapewniając ciągłość zasilania przy normalnej pracy.
• Napięcie robocze 400V AC: Kompatybilny z instalacjami trójfazowymi o napięciu fazowym 230V, stosowanymi w budynkach przemysłowych i komercyjnych.
• Wyłącznik krótkozwłoczny: Szybkie odłączenie zasilania w przypadku zwarcia, chroniąc instalację i podłączone urządzenia przed uszkodzeniami termicznymi.
• Konstrukcja 3+N: Umożliwia ochronę trzech faz oraz neutralnego przewodu, co jest wymagane w instalacjach trójfazowych zasilających odbiorniki niesymetryczne.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 61008-1 dotyczącej wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia zwarciowego oraz PN-EN 60947-2 dla aparatury łączeniowej niskiego napięcia. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami unijnymi dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik różnicowoprądowy 3+N 125A 100mA 400V znajduje zastosowanie w instalacjach wymagających wysokiego poziomu ochrony przeciwporażeniowej i zwarciowej.

• Ochrona rozdzielnic głównych w budynkach przemysłowych i obiektach komercyjnych.
• Zabezpieczenie obwodów zasilających maszyny i urządzenia o dużym poborze mocy (np. silniki, agregaty, piece przemysłowe).
• Ochrona instalacji trójfazowych w warsztatach, halach produkcyjnych i centrach danych.
• Stosowanie jako główne zabezpieczenie przeciwporażeniowe w systemach zasilania awaryjnego (np. UPS, agregaty prądotwórcze).

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Wyłącznik należy montować na szynie TH 35 w rozdzielnicy, z zachowaniem odpowiednich odstępów izolacyjnych. Przed montażem należy upewnić się, że instalacja jest odłączona od napięcia. Przewody fazowe (L1, L2, L3) oraz neutralny (N) należy podłączyć zgodnie z oznaczeniami na obudowie. Po zakończeniu montażu należy przeprowadzić test przyciskiem „TEST” w celu weryfikacji poprawności działania. Regularne przeglądy i testy funkcjonalne zalecane są co 6 miesięcy lub zgodnie z wymaganiami normy.

FAQ

• Czym różni się typ A od typu AC? Typ A reaguje na prądy różnicowe zarówno przemienne, jak i stałe (np. z prostowników), co czyni go bardziej uniwersalnym w porównaniu do typu AC, który reaguje tylko na prądy przemienne.
• Jakie jest maksymalne obciążenie ciągłe wyłącznika? Prąd znamionowy 125A oznacza, że wyłącznik może pracować w sposób ciągły przy obciążeniu do 125A, jednak zaleca się dobór zabezpieczeń zgodnie z obliczonymi prądami roboczymi instalacji.
• Czy wyłącznik wymaga dodatkowych zabezpieczeń zwarciowych? Tak – wyłącznik różnicowoprądowy nie posiada wbudowanego zabezpieczenia zwarciowego, dlatego w obwodzie należy stosować dodatkowe zabezpieczenia, np. bezpieczniki topikowe lub wyłączniki nadprądowe o odpowiedniej charakterystyce.
