Wyłącznik różnicowoprądowy 1+N typ B, krótkozwłoczny, In: 25 A, 300 mA | 5SV3622-4 Siemens

Alternatywny kod produktu: 5SV36224

Opis i Kluczowe Cechy

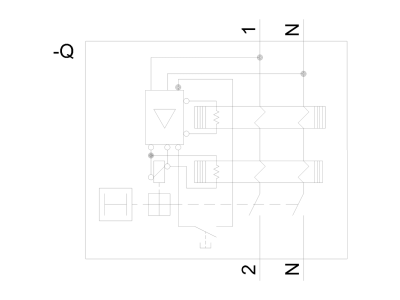

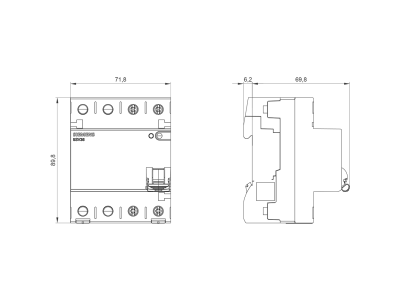

Wyłącznik różnicowoprądowy Siemens SENTRON 5SV3622-4 to urządzenie 1+N typu B, krótkozwłoczne, o prądzie znamionowym 25 A i znamionowym prądzie różnicowym 300 mA. Został zaprojektowany do kompleksowej ochrony ludzi i mienia przed porażeniem prądem elektrycznym w instalacjach, w których występują prądy stałe i przemienne. Dzięki szerokości modułu 2 moduły (36 mm) montowany jest na szynie TH35. Wyposażony w wygodną ręczną obsługę suwakową oraz kod DataMatrix umożliwiający szybki dostęp do danych technicznych.

• Typ B – ochrona przed prądami stałymi i przemiennymi: Niezawodne wykrywanie prądów różnicowych o przebiegu sinusoidalnym, pulsującym oraz stałym – niezbędne w obwodach z falownikami, UPS, ładowarkami pojazdów elektrycznych i innymi urządzeniami generującymi składową stałą.
• Prąd znamionowy 25 A: Umożliwia bezpieczne obciążenie obwodów o znacznym poborze mocy w instalacjach domowych, biurowych i przemysłowych bez ryzyka przegrzania styków.
• Znamionowy prąd różnicowy 300 mA (krótkozwłoczny): Zapewnia ochronę przeciwpożarową oraz selektywność działania – minimalizuje niepożądane wyłączenia w kaskadowych układach różnicowych, priorytetowo reagując na zagrożenia w danej strefie.
• Obsługa suwakowa i beznarzędziowe zdejmowanie: Umożliwia szybki montaż i demontaż z szyny TH35 lub układu szyn zbiorczych bez użycia narzędzi, ułatwiając rozbudowę i serwisowanie rozdzielnicy.
• Kod DataMatrix i system modułowy SENTRON: Błyskawiczny dostęp do pełnych danych technicznych w aplikacji Siemens Industry Online Support oraz możliwość rozbudowy o uniwersalne akcesoria (np. styki pomocnicze, sygnalizatory) z tego samego systemu.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada certyfikat CE. Zaprojektowany i wyprodukowany zgodnie z rygorystycznymi standardami jakości Siemens, odpowiednimi dla wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego. Przy montażu i użytkowaniu należy przestrzegać lokalnych przepisów elektroinstalacyjnych.

Zastosowanie

Wyłącznik różnicowoprądowy 5SV3622-4 sprawdza się w obwodach wymagających zarówno ochrony przeciwporażeniowej, jak i przeciwpożarowej. Dzięki typowi B i wersji krótkozwłocznej jest szczególnie polecany do instalacji z odbiornikami generującymi prądy stałe.

• Ochrona przeciwpożarowa w budynkach mieszkalnych, biurowych i przemysłowych – obwody gniazd ogólnych i oświetlenia.
• Obwody zasilające urządzenia elektroniczne z przetwornicami, falownikami, zasilaczami impulsowymi (np. pompy ciepła, klimatyzatory, maszyny CNC).
• Stacje ładowania pojazdów elektrycznych – wymagane przez normy dla instalacji EV.
• Selektywna współpraca z wyłącznikami różnicowymi w rozdzielnicach głównych i podrozdzielniach – minimalizacja przerw w zasilaniu przy uszkodzeniu w dalszej części instalacji.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i dokumentacją producenta. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające i zabezpiecz przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z zaleceniami producenta, uwzględniając prąd znamionowy 25 A. Po zainstalowaniu sprawdź działanie przyciskiem testowym.

FAQ

• Czy wyłącznik typu B jest wrażliwy na prądy stałe? Tak, wyłącznik typu B wykrywa prądy różnicowe o przebiegu sinusoidalnym, pulsującym oraz stałym (do 6 mA składowej stałej). Jest obowiązkowy w obwodach z falownikami, UPS i ładowarkami EV, gdzie standardowe typy AC lub A mogą nie zadziałać.
• Co oznacza wersja krótkozwłoczna (300 mA)? Krótkozwłoczność wprowadza opóźnienie wyzwalania rzędu kilkudziesięciu milisekund. Umożliwia to selektywną współpracę z wyłącznikami różnicowymi o niższym prądzie różnicowym (np. 30 mA) w obwodach odbiorczych – w razie uszkodzenia wyłącza się tylko uszkodzony obwód, a nie cała rozdzielnica. Stosowana głównie do ochrony przeciwpożarowej.
• Jaki stopień ochrony (IP) ma to urządzenie? Standardowo dla aparatury modułowej przeznaczonej do montażu w rozdzielnicach przyjęty jest stopień ochrony IP20 od strony czołowej. Oznacza to ochronę przed dotknięciem części czynnych palcem oraz przed ciałami stałymi o średnicy ≥12,5 mm. Po zainstalowaniu w rozdzielnicy całość może uzyskać wyższy stopień IP w zależności od obudowy.
