Wyłączniki IEC, Frame 160, 160 A, 4-bieg., 25 kA, TM, FTFM, przyłącze płaskie śrubowe | 3VA1116-3GD42-0AA0 Siemens

Alternatywny kod produktu: 3VA11163GD420AA0

Opis i Kluczowe Cechy

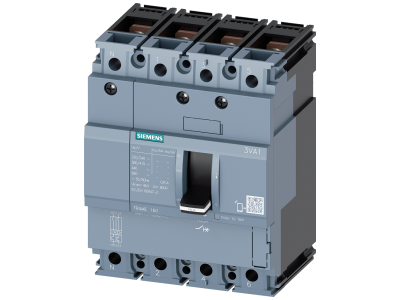

Wyłącznik kompaktowy Siemens 3VA1116-3GD42-0AA0 z serii SENTRON 3VA1 to 4-biegunowe urządzenie w obudowie Frame 160, przeznaczone do ochrony rozruszników, silników i instalacji przemysłowych. Dzięki znamionowemu prądowi roboczemu 160 A i zdolności wyłączania 25 kA (przy 415 V AC) zapewnia skuteczne odcinanie obwodu w warunkach przeciążenia i zwarcia, minimalizując ryzyko uszkodzenia urządzeń i instalacji. Wyposażony w termomagnetyczny wyzwalacz (TM) z nastawionym na stałe prądem przeciążeniowym Ir = 160 A oraz progiem zwarciowym Ii = 10 × In (1600 A), gwarantuje precyzyjną i powtarzalną charakterystykę zabezpieczającą. Pełna ochrona przewodu neutralnego (100% neutral protection) oraz przyłącze płaskie śrubowe ułatwiają szybki i pewny montaż w rozdzielnicach.

• Znamionowy prąd roboczy (In) 160 A: Bezpieczne zasilanie odbiorników o znacznym poborze mocy – idealny do silników i maszyn przemysłowych.
• Zdolność wyłączania Icu = 25 kA przy 415 V AC: wysoka skuteczność przerywania prądów zwarciowych, chroniąca łańcuch energetyczny przed zniszczeniem.
• Termomagnetyczny wyzwalacz (TM) z Ir = 160 A (stałe) i Ii = 10 × In: niezawodne zabezpieczenie przeciążeniowe i zwarciowe bez konieczności dodatkowego nastawiania – stała charakterystyka.
• 4-biegunowa konstrukcja z ochroną przewodu neutralnego 100%: pełne zabezpieczenie wszystkich przewodów w sieciach 3-fazowych z przewodem neutralnym.
• Przyłącze płaskie śrubowe: solidne i proste połączenie przewodów bez użycia specjalnych narzędzi, przyspieszające instalację.

Zgodność z Normami

Wyłącznik kompaktowy Siemens 3VA1116-3GD42-0AA0 został zaprojektowany zgodnie z wymaganiami międzynarodowych norm IEC dla wyłączników niskiego napięcia. Posiada oznaczenie CE, potwierdzające spełnienie obowiązujących dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Urządzenie dedykowane do ochrony i rozłączania obwodów w przemyśle, infrastrukturze oraz rozdzielnicach głównych i podrozdzielniach. Sprawdza się w instalacjach wymagających wysokiej niezawodności i odporności na zakłócenia.

• Ochrona rozruszników i silników elektrycznych przed skutkami przeciążeń i zwarć.
• Zabezpieczanie odgałęzień w rozdzielnicach przemysłowych i komercyjnych.
• Stosowanie jako wyłącznik główny lub odłącznik obciążenia w instalacach o prądzie do 160 A.
• Ochrona przewodów neutralnych w sieciach 3-fazowych 4-przewodowych (TN, TT).

Wskazówki Montażowe

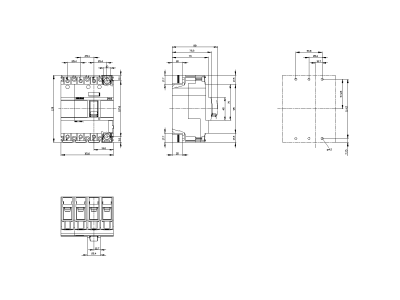

Montaż wyłącznika kompaktowego 3VA1116-3GD42-0AA0 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany od źródła zasilania. Urządzenie przeznaczone jest do montażu stałego na płycie montażowej lub szynie DIN (z wykorzystaniem adaptera – w zależności od wersji). Momenty dokręcania śrub przyłączeniowych oraz dopuszczalne przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta. Pamiętaj o zachowaniu wymaganych odstępów izolacyjnych i wentylacyjnych.

FAQ

• Jaki jest próg zadziałania zabezpieczenia zwarciowego (Ii) w tym wyłączniku? Próg zwarciowy ustawiony jest fabrycznie na 10 × In, czyli dla In = 160 A wynosi 1600 A. Wartość ta jest stała i nie podlega regulacji.

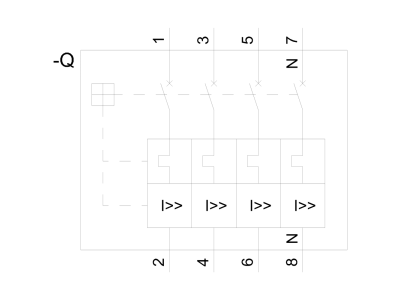

• Czy wyłącznik chroni przewód neutralny w pełnym zakresie? Tak, wersja 4-bieg. wyposażona jest w czujnik prądu na przewodzie neutralnym zapewniający 100% ochronę (neutral protection). Wyłączenie następuje przy przekroczeniu nastawionych progów na dowolnym biegunie, w tym na N.
• Jakie przyłącze zastosowano w tym modelu? Wyłącznik posiada przyłącze płaskie śrubowe, umożliwiające bezpieczne i pewne podłączenie przewodów miedzianych lub aluminiowych o odpowiednim przekroju – szczegóły znajdują się w karcie katalogowej produktu.
