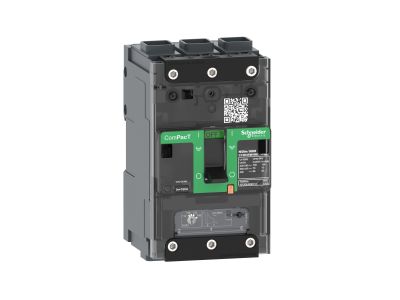

Wyłącznik NSXm160N 50kA AC 3P 40A TMD | C11N3TM040L Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik NSXm160N to wysokiej jakości aparat modułowy przeznaczony do ochrony obwodów elektrycznych przed skutkami zwarć i przeciążeń. Oferuje zdolność zwarciową 50kA przy napięciu przemiennym AC, co zapewnia niezawodną ochronę w instalacjach przemysłowych. Wyposażony w wyzwalacz termiczno-magnetyczny TMD (Type-Magnetic-Delay) gwarantuje szybkie i precyzyjne odłączenie w przypadku zagrożenia.

• 3-fazowa konstrukcja (3P): Zapewnia kompleksową ochronę wszystkich przewodów fazowych w instalacjach trójfazowych.
• Prąd znamionowy 40A: Odpowiedni do zabezpieczania obwodów o średnim poborze mocy, takich jak silniki, maszyny czy agregaty.
• Zdolność zwarciowa 50kA: Wysoka odporność na zwarcia – chroni instalację i urządzenia przed uszkodzeniami spowodowanymi prądami zwarciowymi.
• Wyzwalacz TMD: Umożliwia selektywną ochronę – reaguje na przeciążenia termiczne i zwarcia magnetyczne z odpowiednim opóźnieniem, minimalizując ryzyko niepotrzebnego wyłączania.
• Szerokie zastosowanie przemysłowe: Przeznaczony do montażu w szafach rozdzielczych, tablicach sterowniczych i systemach zasilania maszyn.

Zgodność z Normami

Wyłącznik NSXm160N spełnia wymagania norm europejskich dotyczących aparatury łączeniowej, w tym normy EN 60947-2. Posiada deklarację zgodności CE, co potwierdza jego bezpieczeństwo i zgodność z unijnymi dyrektywami.

Zastosowanie

Wyłącznik NSXm160N znajduje szerokie zastosowanie w instalacjach elektrycznych wymagających niezawodnej ochrony przed zwarciami i przeciążeniami.

• Ochrona obwodów zasilających maszyny i urządzenia przemysłowe.
• Zabezpieczanie obwodów odbiorników o prądzie znamionowym do 40A w instalacjach trójfazowych.
• Montaż w szafach rozdzielczych i tablicach sterowniczych jako element systemu ochrony selektywnej.
• Stosowanie w agregatach prądotwórczych i systemach awaryjnego zasilania.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP lub SEP E-11. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik należy zamontować w odpowiednim rozłączniku izolacyjnym lub szynie DIN, zgodnie z wymiarami producenta (szczegółowe dane w dokumentacji technicznej). Połączenia elektryczne wykonać z użyciem przewodów o odpowiednim przekroju, zgodnie z normami. Po montażu przeprowadzić testy funkcjonalne – sprawdzić działanie wyzwalacza TMD przez symulację przeciążenia i zwarcia.

FAQ

• Czy wyłącznik NSXm160N nadaje się do instalacji domowych? Nie – ze względu na wysoką zdolność zwarciową 50kA i parametry przemysłowe, przeznaczony jest głównie do zastosowań przemysłowych, maszynowych i energetycznych.
• Jakie są zalecane zakresy zabezpieczanych prądów? Wyłącznik jest dostosowany do prądu znamionowego 40A. Dla innych wartości należy dobrać odpowiedni model z serii NSXm.
• Czy wyłącznik wymaga dodatkowej ochrony różnicowoprądowej? Tak – w instalacjach, gdzie wymagana jest ochrona przed prądami upływowymi, zaleca się stosowanie wyłącznika różnicowoprądowego (RCD) w połączeniu z tym aparatem.
