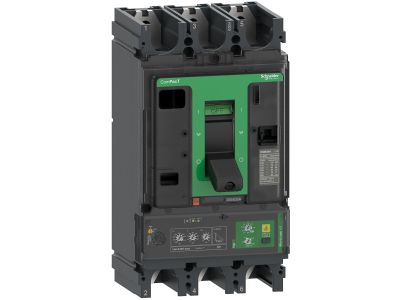

Wyłącznik NSX400N ComPacT NSX, 50 kA, 415 VAC z MicroLogic4.3 Vigi, 400 A, 3p 3d | C40N34V400 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik NSX400N ComPacT NSX to zaawansowane urządzenie z serii ComPacT NSX, zaprojektowane do ochrony obwodów elektrycznych o prądzie znamionowym 400 A. Charakteryzuje się wyłączalnością zwarciową 50 kA przy napięciu 415 VAC oraz wyposażony jest w moduł MicroLogic 4.3 Vigi, który zapewnia kompleksową ochronę przed zwarciami, przeciążeniami i zwarciami doziemnymi. Trójbiegunowa konstrukcja z 3 zestykami głównymi i 3 zestykami pomocniczymi (3p 3d) umożliwia precyzyjne sterowanie i monitoring stanu instalacji.

• Prąd znamionowy 400 A: Zapewnia ochronę obwodów o dużym obciążeniu, np. w rozdzielnicach przemysłowych, maszynach i instalacjach o wysokim zapotrzebowaniu na moc.
• Wyłączalność zwarciowa 50 kA: Wysoka odporność na zwarcia chroni instalację przed uszkodzeniami mechanicznymi i termicznymi, minimalizując ryzyko awarii.
• Moduł MicroLogic 4.3 Vigi: Oferuje zintegrowane funkcje ochrony: przeciążeniową, zwarciową i doziemną, a także monitorowanie parametrów sieci (napięcie, prąd, moc).
• Konstrukcja 3p 3d: Trzy bieguny główne i trzy zestykowe ułatwiają integrację z systemami sterowania, zapewniając pełną kontrolę nad obwodem.
• Napięcie znamionowe 415 VAC: Kompatybilny z sieciami trójfazowymi, standardowo stosowanymi w instalacjach przemysłowych i komercyjnych.

Zgodność z Normami

Wyłącznik NSX400N spełnia wymagania normy IEC 60947-2, która reguluje wymagania dotyczące wyłączników automatycznych. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik NSX400N ComPacT NSX przeznaczony jest do ochrony i sterowania obwodami elektrycznymi w instalacjach przemysłowych, komercyjnych i budynkach użyteczności publicznej.

• Ochrona rozdzielnic głównych i podrozdzielnic w zakładach produkcyjnych.
• Sterowanie i zabezpieczanie obwodów maszyn i urządzeń o dużym poborze prądu.
• Zastosowanie w instalacjach trójfazowych, np. w halach produkcyjnych, serwerowniach czy budynkach biurowych.
• Ochrona obwodów zasilających silniki, piece, pompy i inne odbiorniki o wysokim prądzie rozruchowym.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z aktualnymi przepisami i normami bezpieczeństwa. Przed rozpoczęciem prac należy upewnić się, że obwód jest odłączony od napięcia, a wszystkie przewody zostały zidentyfikowane i zabezpieczone. Wyłącznik należy zainstalować w odpowiedniej rozdzielnicy, zachowując wymagane odstępy montażowe i podłączyć zgodnie z oznaczeniami na obudowie. Po montażu przeprowadzić testy działania, w tym próbę wyłączania zwarciowego i przeciążeniowego. Regularne przeglądy i konserwacja są kluczowe dla zachowania niezawodności działania.

FAQ

• Czy moduł MicroLogic 4.3 Vigi wymaga dodatkowego zasilania? Tak, moduł ten wymaga zasilania pomocniczego (zazwyczaj 24–240 VAC/DC) do prawidłowego działania funkcji monitoringu i ochrony.
• Jaka jest maksymalna temperatura pracy wyłącznika? Maksymalna temperatura pracy nie została podana w danych produktu. Zaleca się stosowanie zgodnie z warunkami pracy określanymi przez producenta (standardowo do +60°C).
• Czy wyłącznik nadaje się do montażu na szynie DIN? Tak, wyłącznik NSX400N jest przeznaczony do montażu na szynie DIN (w zależności od modelu rozdzielnicy), co ułatwia jego instalację w nowoczesnych układach rozdzielczych.
