Wyłącznik nożny żółty 1STOPN. 2NC+NO OSŁ. | XPEY311 Schneider Electric

Opis i Kluczowe Cechy

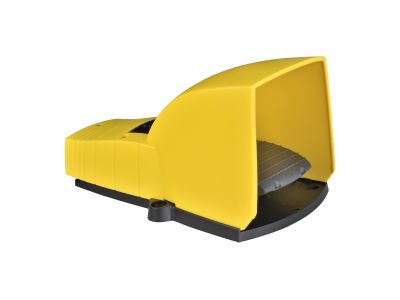

Wyłącznik nożny XPEY311 to żółty pedał sterowniczy z osłoną, wyposażony w układ styków 2NC+NO. Zastosowanie dwóch styków normalnie zamkniętych (NC) zapewnia ciągłość obwodu w stanie spoczynku – zwolnienie pedału automatycznie odcina zasilanie, co podnosi bezpieczeństwo obsługi. Dodatkowy styk normalnie otwarty (NO) umożliwia wysłanie sygnału załączenia lub sterowanie dodatkowym obwodem. Konstrukcja z osłoną chroni przed przypadkowym naciśnięciem.

• Układ styków 2NC+NO: Dwa styki normalnie zamknięte utrzymują obwód zamknięty bez nacisku, a jeden styk normalnie otwarty zamyka się po naciśnięciu pedału – zwiększa to bezpieczeństwo i funkcjonalność sterowania.
• Kolor żółty: Wyraźne oznaczenie wizualne ułatwiające identyfikację wyłącznika nożnego w środowisku przemysłowym.
• Osłona: Zabezpieczenie przed niezamierzonym uruchomieniem pedału, co redukuje ryzyko przypadkowego załączenia maszyny.
• Kompaktowa konstrukcja: Łatwy montaż na podłożu, dedykowany do aplikacji wymagających wygodnego sterowania nożnego.
• Brak elementów podświetlanych: Urządzenie nie zawiera diod ani podświetlenia, co eliminuje dodatkowe zużycie energii i awaryjność.

Zgodność z Normami

Wyłącznik nożny XPEY311 spełnia wymagania europejskich norm dotyczących aparatury łączeniowej niskiego napięcia. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami. Montaż i użytkowanie zgodnie z instrukcją producenta gwarantuje bezpieczną eksploatację.

Zastosowanie

Wyłącznik nożny XPEY311 przeznaczony jest do sterowania maszynami i urządzeniami przemysłowymi, gdzie operator potrzebuje bezzynnego załączania/wyłączania sygnału stop lub start. Sprawdza się w środowiskach wymagających szybkiego odcięcia zasilania w sytuacji awaryjnej.

• Sterowanie cyklami pracy pras, giętarek, frezarek i innych obrabiarek.
• Zatrzymywanie awaryjne (funkcja stop) w liniach produkcyjnych – styki NC zapewniają przerwanie obwodu po zwolnieniu pedału.
• Podawanie impulsów załączających do styczników, przekaźników lub sterowników PLC.
• Sygnalizacja stanu pracy w systemach automatyki budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż wyłącznika nożnego XPEY311 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całym obwodzie. Urządzenie montuje się na stabilnym podłożu (np. podłodze hali) za pomocą otworów montażowych w podstawie. Przekrój przewodów przyłączeniowych należy dobrać do spodziewanego obciążenia zgodnie z obowiązującymi przepisami. Moment dokręcania śrub zacisków – zgodnie z danymi producenta umieszczonymi na obudowie lub w instrukcji.

FAQ

• Czy wyłącznik nożny XPEY311 jest podświetlany? Nie, produkt nie posiada podświetlenia ani wskaźników LED. Jego działanie opiera się wyłącznie na mechanizmie styków.
• Jaki jest stopień ochrony (IP) tego wyłącznika? W dostępnej specyfikacji nie podano stopnia ochrony. Zaleca się stosowanie dodatkowej obudowy ochronnej w przypadku montażu w środowisku wilgotnym lub zapylonym.
• Jak działa układ styków 2NC+NO? W stanie spoczynku (pedał zwolniony) dwa styki NC są zwarte – obwód pozostaje zamknięty. Po naciśnięciu pedału styki NC rozwierają się (przerywają obwód), a styk NO zwiera się, co umożliwia przesłanie sygnału załączenia. To typowa konfiguracja do realizacji funkcji STOP (NC) i START (NO) w jednym urządzeniu.
