Wyłącznik nożny pojedynczy XPE-M z osłoną metalik niebieski 2NZ 2NO | XPEM711 Schneider Electric

Opis i Kluczowe Cechy

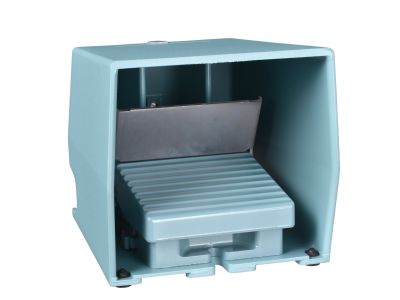

Wyłącznik nożny pojedynczy XPE-M (symbol XPEM711) z rodziny Harmony XPE to metalowy przełącznik nożny z niebieską osłoną, zaprojektowany do precyzyjnego sterowania w trudnych warunkach przemysłowych. Wyposażony w konfigurację styków 2NC+2NO oraz działanie 2-stopniowe, zapewnia elastyczne możliwości podłączenia i wyraźne rozróżnienie sekwencji pracy. Dostarczany z pokrywą i mechanicznym mechanizmem wyzwalającym.

• Konfiguracja styków 2NC+2NO: Umożliwia jednoczesne przełączanie obwodów zwiernych i rozwiernych, co daje szerokie możliwości w układach sterowania, sygnalizacji i blokad bezpieczeństwa.
• Działanie 2-stopniowe: Dwa wyraźne progi nacisku pozwalają na realizację sekwencji (np. załącz + przyspieszenie) bez konieczności stosowania dodatkowych elementów.
• Metalowa obudowa i osłona niebieska: Wytrzymała konstrukcja odporna na uszkodzenia mechaniczne, a niebieski kolor ułatwia identyfikację w środowisku produkcyjnym.
• Mechaniczny mechanizm wyzwalający: Zapewnia niezawodne i powtarzalne przełączanie nawet po długim okresie bez użycia, zwiększając bezpieczeństwo pracy.
• Pokrywa w zestawie: Chroni mechanizm wewnętrzny przed zabrudzeniem i przypadkowym uruchomieniem, podnosząc poziom bezpieczeństwa operatora.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich przeznaczonych dla przełączników nożnych oraz posiada certyfikat CE, co potwierdza zgodność z obowiązującymi przepisami bezpieczeństwa i jakości. Szczegółowe numery norm dostępne są w karcie katalogowej producenta.

Zastosowanie

Wyłącznik nożny XPEM711 znajduje zastosowanie wszędzie tam, gdzie operator potrzebuje rąk wolnych do manipulacji przedmiotem obrabianym, a sterowanie musi być szybkie i pewne. Sprawdzi się w:

• Sterowaniu cyklami pracy maszyn (prasy, giętarki, zgrzewarki) z wyraźnym podziałem na dwa etapy.
• Wysyłaniu impulsów start/stop do styczników, przekaźników lub wejść PLC w układach automatyki przemysłowej.
• Sygnalizacji stanów awaryjnych i zatrzymania bezpieczeństwa (funkcja NC w obwodzie bezpieczeństwa).
• Automatyce linii produkcyjnych, gdzie wymagany jest odporny na warunki pracy łącznik nożny.

Wskazówki Montażowe

Montaż wyłącznika nożnego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP przeznaczonymi do pracy przy urządzeniach elektrycznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Producent dostarcza pokrywę ochronną – należy ją zamontować zgodnie z instrukcją, aby zapewnić ochronę przed przypadkowym uruchomieniem. Przewody podłączaj do zacisków zgodnie z oznakowaniem na obudowie, stosując końcówki odpowiednie do przekroju żyły. Moment dokręcania śrub zacisków utrzymuj zgodnie z dokumentacją techniczną produktu. W razie wątpliwości skontaktuj się z supportem technicznym.

FAQ

• Czy wyłącznik nożny posiada podświetlenie? Nie, model XPEM711 nie ma wbudowanego podświetlenia ani diody LED. Wizualną sygnalizację stanu można zapewnić za pomocą dodatkowych czujników lub lamp w układzie sterowania.
• Jaki stopień ochrony (IP) ma ten przełącznik? Producent nie podaje w danych katalogowych konkretnego stopnia IP dla tego modelu. W typowych warunkach pracy w pomieszczeniach suchych zaleca się zapewnienie dodatkowej ochrony przed wilgocią i pyłem przez montaż w odpowiedniej obudowie zewnętrznej.
• Na czym polega tryb pracy 2-stopniowej? Przy lekkim naciśnięciu następuje przełączenie tylko jednego zestawu styków (np. 2NC/2NO w pierwszym progu), a przy głębszym wciśnięciu przełączane są pozostałe styki. Pozwala to na realizację dwóch odrębnych funkcji z jednego pedału, np. ruch wolny / ruch szybki.
