Wyłącznik nadprądowy z modułem różnicowoprąd 2-bieg. (1P+N) PKNM 6A B 30mA AC, PKNM-6/1N/B/003-MW | 236007 Eaton

Alternatywny kod produktu: PKNM-6/1N/B/003-MW

Opis i Kluczowe Cechy

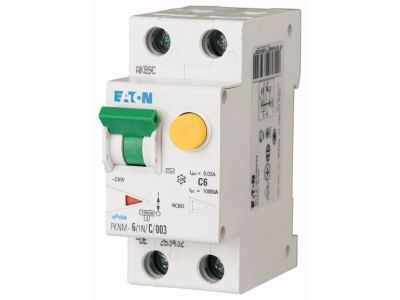

Wyłącznik nadprądowo-różnicowy PKNM-6/1N/B/003-MW (indeks 236007) to dwubiegunowe (1P+N) urządzenie łączące funkcję wyłącznika nadprądowego i różnicowoprądowego. Z prądem znamionowym 6 A i charakterystyką wyzwalania B zapewnia skuteczną ochronę przewodów i odbiorników przed zwarciami i przeciążeniami, natomiast zintegrowany człon różnicowoprądowy o prądzie 30 mA typu AC chroni ludzi przed porażeniem prądem przemiennym. Montowany na szynie TH35 w rozdzielnicach, stanowi kompaktowe zabezpieczenie w jednym module.

• Prąd znamionowy 6 A: Odpowiedni do zabezpieczania obwodów o mniejszym obciążeniu, np. gniazd wtyczkowych, oświetlenia i urządzeń domowych, bez ryzyka zbędnych wyłączeń przy normalnej pracy.
• Charakterystyka wyzwalania B: Wyzwala się przy prądzie przeciążeniowym 3–5 I_n, co zapewnia szybkie odłączenie w obwodach bez dużych prądów rozruchowych – idealne do ochrony czułych odbiorników.
• Prąd różnicowy 30 mA typu AC: Wykrywa prądy różnicowe przemienne, odłączając obwód w ciągu milisekund – stanowi dodatkową ochronę przeciwporażeniową w instalacjach z podstawową izolacją.
• Budowa 1P+N (dwubiegunowy): Łączy w jednym urządzeniu zabezpieczenie nadprądowe i różnicowoprądowe dla fazy i przewodu neutralnego, oszczędzając miejsce w rozdzielnicy i upraszczając montaż.
• Pełna selektywność i niezawodność: Precyzyjna charakterystyka czasowo-prądowa zapewnia wyłączenie tylko uszkodzonego obwodu, minimalizując przerwy w zasilaniu pozostałych części instalacji.

Zgodność z Normami

Wyłącznik PKNM-6/1N/B/003-MW został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznaczenie CE, co potwierdza spełnienie wymogów dyrektyw Unii Europejskiej dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Dzięki połączeniu funkcji nadprądowej i różnicowoprądowej wyłącznik nadaje się do zabezpieczania końcowych obwodów odbiorczych w instalacjach niskiego napięcia. Może być stosowany w:

• Ochronie obwodów gniazd wtyczkowych w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Zasilaniu oświetlenia, systemów sterowania i automatyki budynkowej.
• Zabezpieczaniu urządzeń AGD, elektroniki użytkowej i małych maszyn.
• Instalacjach tymczasowych oraz w rozdzielnicach na budowach (przy zachowaniu wymogów ochrony przeciwporażeniowej).

Wskazówki Montażowe

Montaż i konserwacja wyłącznika mogą być wykonywane wyłącznie przez osoby z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie we wszystkich biegunach urządzenia. Wyłącznik montuje się na szynie TH35 (DIN) w rozdzielnicy. Przewody należy podłączać zgodnie z oznaczeniami zacisków, a przekrój żył dobrać do prądu znamionowego i obciążenia. Moment dokręcania śrub zacisków stosować według dokumentacji producenta. Po zakończeniu montażu sprawdzić poprawność działania poprzez test przycisku „T” (jeśli urządzenie jest w nie wyposażone).

FAQ

• Czy wyłącznik posiada podświetlenie lub wskaźnik LED? Nie, w modelu PKNM-6/1N/B/003-MW nie przewidziano podświetlenia ani sygnalizacji optycznej – stan zadziałania można sprawdzić położeniem dźwigni oraz przyciskiem testowym (jeśli występuje).
• Jaki jest stopień ochrony IP tego wyłącznika? Producent nie podał konkretnej wartości IP. Standardowa aparatura modułowa montowana w rozdzielnicach hermetycznych uzyskuje zwykle IP20 na obudowie – przy prawidłowym montażu w rozdzielnicy ochrona przed dotykiem jest zapewniona.
• Do jakich obwodów najlepiej stosować charakterystykę B i typ AC? Charakterystyka B (3–5 I_n) jest zalecana do obwodów bez dużych prądów rozruchowych, np. gniazda, oświetlenie, biurowe urządzenia elektroniczne. Typ AC wyłącznika różnicowoprądowego przeznaczony jest do wykrywania prądów różnicowych przemiennych – wystarczający w większości typowych instalacji domowych i biurowych.
