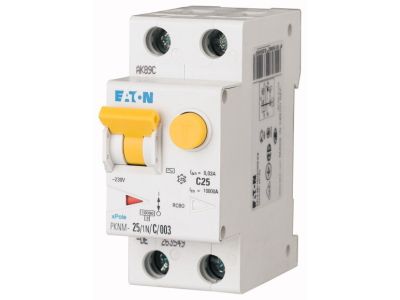

Wyłącznik nadprądowy z modułem różnicowoprąd 2-bieg. (1P+N)PKNM 25A C 30mA A,PKNM-25/1N/C/003-A-MW | 236279 Eaton

Alternatywny kod produktu: PKNM-25/1N/C/003-A-MW

Opis i Kluczowe Cechy

Wyłącznik nadprądowy z modułem różnicowoprądowym PKNM-25/1N/C/003-A-MW (nr katalogowy 236279) to kompaktowe zabezpieczenie 2-biegunowe (1P+N) łączące w jednej obudowie funkcję ochrony przeciążeniowo- zwarciowej oraz różnicowoprądowej. Prąd znamionowy 25 A i charakterystyka C umożliwiają stosowanie w obwodach o znacznym obciążeniu i wysokich prądach rozruchowych, podczas gdy czułość 30 mA typu A zapewnia skuteczną ochronę przeciwporażeniową, także w obwodach z urządzeniami elektronicznymi generującymi prądy tętniące stałe.

• Prąd znamionowy 25 A: zabezpiecza instalację przed przeciążeniem i zwarciem, pozwalając na bezpieczną pracę odbiorników o mocy do ok. 5,75 kW (230 V AC).
• Charakterystyka C: wyzwalanie przy prądzie 5 ÷ 10-krotności In – idealna do obwodów z silnikami, transformatorami i innymi odbiornikami o dużym prądzie rozruchowym.
• Czułość różnicowa 30 mA typu A: wykrywa prądy sinusoidalne oraz tętniące stałe (pulsujące), co zwiększa ochronę w obwodach zasilających sprzęt elektroniczny, komputery, falowniki.
• Budowa 2-biegunowa (1P+N): jednoczesne rozłączanie przewodu fazowego i neutralnego przy wyzwoleniu – podnosi poziom bezpieczeństwa w przypadku uszkodzenia izolacji lub bezpośredniego dotknięcia części pod napięciem.
• Kompaktowa konstrukcja modułowa: montaż na szynie TH35 w rozdzielnicach bez konieczności stosowania dodatkowych przekładek.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi europejskimi normami dotyczącymi wyłączników nadprądowych i różnicowoprądowych. Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw Unii Europejskiej w zakresie bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik PKNM-25/1N/C/003-A-MW znajduje zastosowanie w instalacjach elektrycznych budynków mieszkalnych, biurowych oraz lekkiego przemysłu jako kompleksowe zabezpieczenie obwodów końcowych.

• Ochrona obwodów gniazd wtyczkowych i odbiorników ruchomych w pomieszczeniach suchych oraz wilgotnych.
• Zabezpieczenie obwodów zasilających urządzenia elektroniczne (komputery, sprzęt RTV/AGD) – czułość typu A minimalizuje ryzyko nieuzasadnionego wyzwolenia.
• Ochrona obwodów oświetleniowych o standardowym obciążeniu, w tym z wyłącznikami impulsowymi i ściemniaczami.
• Stosowanie w rozdzielnicach mieszkaniowych i przemysłowych jako zabezpieczenie 1-fazowe (L+N) o podwyższonej selektywności dzięki charakterystyce C.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia elektryczne (SEP) po uprzednim bezwzględnym odłączeniu napięcia w całej rozdzielnicy. Urządzenie przeznaczone jest do instalacji na szynie montażowej TH35 (DIN) w obudowach o stopniu ochrony dostosowanym do warunków otoczenia. Przekrój przyłączanych przewodów należy dobrać do prądu znamionowego 25 A (zalecany miedź 2,5–4 mm²). Moment dokręcania zacisków oraz długość odizolowanej żyły – zgodnie z dokumentacją producenta dołączoną do produktu.

FAQ

• Czy wyłącznik posiada podświetlenie lub sygnalizację zadziałania? Nie, produkt nie jest wyposażony w podświetlenie ani wskaźnik optyczny. Stan zadziałania można określić na podstawie położenia dźwigni (w dół – wyzwolony).
• Jaki jest stopień ochrony obudowy? Standardowa aparatura modułowa montowana wewnątrz rozdzielnicy posiada ochronę przed dotknięciem części niebezpiecznych i przedostawaniem się ciał stałych o średnicy ≥12,5 mm (odpowiada IP20). W przypadku montażu w warunkach narażenia na wilgoć lub pył należy zastosować odpowiednią obudowę zewnętrzną.
• Co oznacza charakterystyka C w praktyce? Charakterystyka C oznacza, że wyłącznik wyzwala przy prądzie 5–10 razy większym od prądu znamionowego (125–250 A). Jest zalecana do obwodów, w których występują odbiorniki o podwyższonym prądzie rozruchowym (silniki, transformatory, zasilacze impulsowe) – zapobiega niepotrzebnym wyłączeniom przy rozruchu, a jednocześnie zapewnia szybkie wyłączenie w przypadku zwarcia.
