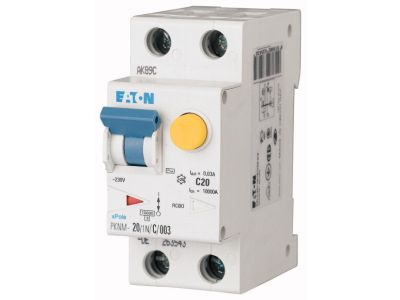

Wyłącznik nadprądowy z modułem różnicowoprąd 2-bieg. (1P+N) PKNM 20A C 30mA AC, PKNM-20/1N/C/003-MW | 236245 Eaton

Alternatywny kod produktu: PKNM-20/1N/C/003-MW

Opis i Kluczowe Cechy

Wyłącznik nadprądowy z modulem różnicowoprądowym PKNM-20/1N/C/003-MW (symbol 236245) to 2-biegunowe urządzenie 1P+N o prądzie znamionowym 20 A, charakterystyce C i prądzie różnicowym 30 mA typu AC. Zapewnia kompleksową ochronę przed skutkami zwarć, przeciążeń oraz porażeń prądem elektrycznym, łącząc w jednym module funkcję wyłącznika nadprądowego i różnicowoprądowego.

• Prąd znamionowy 20 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, zapobiegając przegrzaniu przewodów i styków.
• Charakterystyka C: Gwarantuje selektywne wyzwalanie przy prądach zwarciowych od 5 do 10-krotności prądu znamionowego, odpowiednia do obwodów z silnikami, transformatorami i innymi odbiornikami o charakterze indukcyjnym.
• Prąd różnicowy 30 mA typu AC: Zapewnia ochronę przeciwporażeniową w przypadku uszkodzenia izolacji lub bezpośredniego dotknięcia przewodu pod napięciem – reaguje na prądy upływowe sinusoidalne.
• 2-biegunowy (1P+N): Zabezpiecza zarówno przewód fazowy, jak i neutralny, co podnosi poziom bezpieczeństwa w instalacjach jednofazowych.
• Kompaktowa konstrukcja modułowa: Oszczędza miejsce w rozdzielnicy i ułatwia montaż na szynie DIN TH35.

Zgodność z Normami

Urządzenie spełnia wymagania obowiązujących norm europejskich dotyczących wyłączników nadprądowych i różnicowoprądowych. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami unijnymi. Przeznaczone do montażu w rozdzielnicach zgodnych z obowiązującymi przepisami.

Zastosowanie

Wyłącznik nadprądowo-różnicowy PKNM znajduje zastosowanie w instalacjach elektrycznych jako podstawowe lub dodatkowe zabezpieczenie obwodów odbiorczych. Sprawdza się zarówno w budownictwie mieszkaniowym, jak i w obiektach przemysłowych oraz usługowych.

• Ochrona obwodów gniazd wtykowych i oświetlenia w domach, biurach, sklepach.
• Zabezpieczenie obwodów zasilających urządzenia AGD, IT oraz odbiorniki o charakterze rezystancyjno-indukcyjnym.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako element ochrony przeciwporażeniowej w układzie TN-S.
• Instalacje tymczasowe na placach budowy oraz w obiektach użyteczności publicznej wymagające kompaktowego zabezpieczenia.

Wskazówki Montażowe

Montaż urządzenia może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w rozdzielnicy. Wyłącznik należy zamontować na szynie TH35 (DIN) w pozycji pionowej. Należy przestrzegać momentu dokręcania zacisków zgodnie z dokumentacją producenta oraz dobrać przekrój przewodów do prądu znamionowego i spodziewanego obciążenia. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i wykonać test przyciskiem „T”.

FAQ

• Czy wyłącznik jest podświetlany? Nie – urządzenie nie posiada podświetlenia, jest wyposażone wyłącznie w przycisk testowy („T”) do okresowej kontroli działania członu różnicowoprądowego.
• Jaki jest stopień ochrony obudowy? Stopień ochrony wynosi standardowo IP20 (ochrona przed dostępem do części niebezpiecznych palcami) – typowy dla aparatury modułowej montowanej w rozdzielnicach.
• Dla jakich obwodów przeznaczona jest charakterystyka C? Charakterystyka C (5–10 In) jest zalecana do obwodów, w których występują prądy rozruchowe, np. dla silników, transformatorów, lamp wyładowczych, a także w instalacjach przemysłowych.
