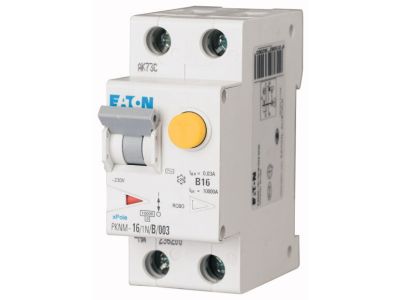

Wyłącznik nadprądowy z modułem różnicowoprąd 2-bieg. (1P+N)PKNM 16A C 30mA A,PKNM-16/1N/C/003-A-MW | 236217 Eaton

Alternatywny kod produktu: PKNM-16/1N/C/003-A-MW

Opis i Kluczowe Cechy

Wyłącznik różnicowo‑nadprądowy PKNM‑16/1N/C/003‑A‑MW (indeks 236217) łączy w jednym module zabezpieczenie nadprądowe i różnicowoprądowe. Prąd znamionowy 16 A pozwala na bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków, a charakterystyka C zapewnia selektywność przy odbiornikach o charakterze indukcyjnym (silniki, transformatory). Człon różnicowoprądowy typu A o czułości 30 mA wykrywa zarówno prądy przemienne, jak i pulsujące stałe, stanowiąc drugi stopień ochrony przeciwporażeniowej. Urządzenie jest 2‑biegunowe (1P+N), co umożliwia montaż w jednofazowych obwodach z przewodem neutralnym.

• Prąd znamionowy 16 A: gwarantuje niezawodną ochronę przed przeciążeniami i zwarciami w instalacjach o umiarkowanym obciążeniu.
• Charakterystyka C: optymalna do obwodów z silnikami, sprężarkami i innymi odbiornikami o podwyższonym prądzie rozruchowym.
• Prąd różnicowy 30 mA typ A: szybkie wykrywanie upływu prądu przemiennego i pulsującego stałego, minimalizujące ryzyko porażenia.
• Konstrukcja 1P+N (2‑biegunowa): kompaktowy moduł umożliwiający ochronę zarówno fazy, jak i neutralnego w jednej szynie TH35.
• Zintegrowany człon nadprądowy i różnicowy: oszczędność miejsca w rozdzielnicy oraz prostszy montaż w porównaniu do układu dwóch oddzielnych urządzeń.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Zgodność z dyrektywami niskonapięciową (LVD) oraz kompatybilności elektromagnetycznej (EMC) potwierdza bezpieczeństwo użytkowania w instalacjach budynkowych i przemysłowych.

Zastosowanie

Wyłącznik różnicowo‑nadprądowy PKNM‑16/1N/C/003‑A‑MW znajduje zastosowanie wszędzie tam, gdzie wymagana jest jednoczesna ochrona przed zwarciem, przeciążeniem i porażeniem prądem. Dzięki charakterystyce C oraz czułości 30 mA typ A sprawdza się w obwodach z odbiornikami generującymi prądy rozruchowe i składową stałą.

• Zabezpieczenie obwodów gniazd wtyczkowych oraz oświetleniowych w budynkach mieszkalnych i biurowych.
• Ochrona linii zasilających urządzenia AGD, komputery, elektronikę oraz małe maszyny w warsztatach.
• Instalacje przemysłowe z silnikami jednofazowymi, sterownikami PLC i układami impulsowymi.
• Obwody wymagające dodatkowej ochrony przed porażeniem w pomieszczeniach wilgotnych (łazienki, kuchnie, piwnice).

Wskazówki Montażowe

Montaż wyłącznika może być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach o stopniu ochrony co najmniej IP20. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające i upewnij się, że obwód jest pozbawiony napięcia. Przekrój przewodów dobierz zgodnie z prądem znamionowym 16 A oraz obowiązującymi przepisami. Momenty dokręcania zacisków stosuj według dokumentacji producenta (zalecany moment 2,0–2,5 Nm). Po zamontowaniu wykonaj test przyciskiem TEST – wyłącznik powinien wyłączyć obwód.

FAQ

• Jaka jest różnica między typem A a typem AC? Typ A wykrywa prądy różnicowe przemienne oraz pulsujące stałe, które mogą występować m.in. w urządzeniach z prostownikami, falownikami czy źródłami LED. Typ AC reaguje tylko na prądy sinusoidalne przemienne.
• Czy mogę go stosować w instalacji z wyłącznikami nadprądowymi starszego typu? Tak, pod warunkiem że parametry prądowe obwodu oraz charakterystyka wyłącznika nadprądowego są skoordynowane (np. z bezpiecznikiem). Należy jednak upewnić się, że selektywność ochrony jest zachowana.
• Jak często należy sprawdzać działanie wyłącznika przyciskiem TEST? Zaleca się wykonywanie testu co najmniej raz w miesiącu. Po naciśnięciu przycisku TEST wyłącznik powinien rozłączyć obwód; jeśli tak się nie dzieje, urządzenie może być uszkodzone i wymaga wymiany.
