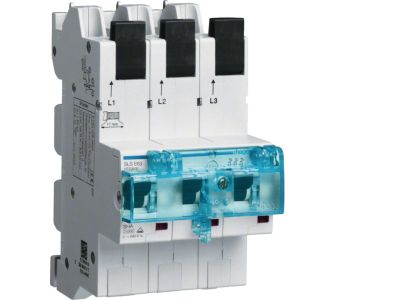

Wyłącznik nadprądowy selektywny 25kA 63A E 3P, szyny CU 40 12x5/10mm, SLS | HTS363E Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy selektywny HTS363E o symbolu HTS363E to trójbiegunowy (3P) aparat przeznaczony do ochrony obwodów trójfazowych. Dzięki prądowi znamionowemu 63 A oraz zdolności zwarciowej 25 kA zapewnia skuteczne zabezpieczenie przed przeciążeniami i zwarciami. Konstrukcja selektywna umożliwia wyłączenie tylko uszkodzonej gałęzi instalacji. Wyłącznik przystosowany jest do pracy z szynami miedzianymi CU 40 o przekroju 12x5 mm lub 10 mm.

• Prąd znamionowy 63 A: bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Zdolność zwarciowa 25 kA: wysoki poziom ochrony przed skutkami zwarć nawet w wymagających instalacjach przemysłowych.
• Selektywność: w razie zwarcia wyłącza tylko uszkodzony obwód, pozostawiając pozostałe w ruchu – minimalizuje przestoje i ułatwia lokalizację awarii.
• 3 bieguny (3P): dedykowany do trójfazowych sieci zasilających, zgodny ze standardowym okablowaniem.
• Szyny CU 40 (12x5 / 10 mm): kompatybilność z popularnymi szynami miedzianymi, ułatwia montaż w rozdzielnicach.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących wyłączników nadprądowych (seria IEC/EN 60898 oraz IEC/EN 60947-2) i posiada certyfikat CE. Przeznaczony do stosowania w instalacjach zgodnych z obowiązującymi przepisami.

Zastosowanie

Selektywny wyłącznik nadprądowy HTS363E sprawdza się wszędzie tam, gdzie wymagana jest niezawodna ochrona obwodów trójfazowych oraz priorytetowe utrzymanie ciągłości zasilania. Polecany do:

• Ochrony obwodów odbiorczych w rozdzielnicach głównych i podrozdzielnicach w budynkach przemysłowych i komercyjnych.
• Zabezpieczania linii zasilających maszyny, urządzenia produkcyjne i instalacje technologiczne.
• Stosowania w systemach automatyki budynkowej i sterowania, gdzie niezbędna jest selektywność.
• Modernizacji istniejących rozdzielnic w celu podniesienia poziomu bezpieczeństwa i niezawodności.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania zacisków oraz przekrój przyłączanych przewodów (miedzianych lub aluminiowych) należy dobrać zgodnie z dokumentacją techniczną producenta i obowiązującymi normami (np. PN-IEC 60364). Przed pierwszym załączeniem sprawdzić poprawność połączeń i działanie mechanizmu.

FAQ

• Co oznacza selektywność wyłącznika? Selektywność powoduje, że w przypadku zwarcia wyłącznik zadziała tylko w uszkodzonym obwodzie, nie wyłączając pozostałych. Ułatwia to lokalizację awarii i minimalizuje przerwy w zasilaniu.
• Jaka jest zdolność zwarciowa tego modelu? Zdolność zwarciowa wynosi 25 kA – zapewnia ochronę nawet przy dużych prądach zwarciowych w rozdzielnicach przemysłowych.
• Czy wyłącznik można montować na szynie DIN? Tak, wyłącznik HTS363E przystosowany jest do montażu na standardowej szynie TH35 (DIN) zgodnie z wymiarami aparatury modułowej.
