Wyłącznik nadprądowy Schneider Electric C60H-DC-C13-2 C 13A 2P | A9N61529 Schneider Electric

Opis i Kluczowe Cechy

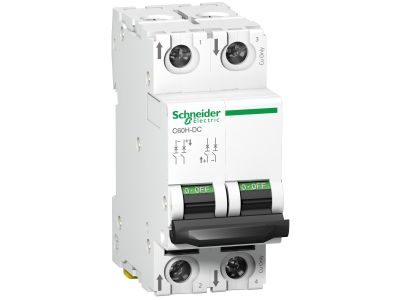

Wyłącznik nadprądowy prądu stałego Schneider Electric C60H-DC-C13-2 (symbol A9N61529) to 2-biegunowy aparat modułowy o charakterystyce C i prądzie znamionowym 13A. Przeznaczony do ochrony obwodów DC przed przeciążeniami i zwarciami, zapewnia bezpieczną pracę instalacji zasilanych napięciem stałym. Dzięki kompaktowej budowie montowany jest na szynie TH35, co ułatwia instalację w rozdzielnicach modułowych.

• Prąd znamionowy 13 A: Gwarantuje niezawodne zabezpieczenie przy obciążeniu do 13 A bez ryzyka nieuzasadnionego zadziałania, co przekłada się na stabilność pracy odbiorników DC.
• Charakterystyka C (5–10× I_n): Odpowiednia do obciążeń indukcyjnych i silników – wytrzymuje krótkotrwałe prądy rozruchowe, nie powodując zbędnych wyłączeń.
• 2-biegunowy (2P): Umożliwia jednoczesne odłączenie obu biegunów obwodu prądu stałego, co zwiększa bezpieczeństwo podczas konserwacji i awarii.
• Dedykowany do prądu stałego (DC): Zaprojektowany specjalnie do instalacji fotowoltaicznych, zasilaczy awaryjnych i systemów akumulatorowych – tam, gdzie standardowe wyłączniki AC mogą nie działać prawidłowo.
• Wykonanie modułowe: Montaż na szynie TH35 (DIN) oraz czytelny wskaźnik stanu ułatwiają eksploatację i serwis.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z wymaganiami europejskich norm dla wyłączników nadprądowych oraz posiada certyfikat CE. Zaleca się sprawdzenie szczegółowej karty katalogowej producenta w celu potwierdzenia zgodności z konkretnymi normami (np. IEC/EN 60947-2) – dane te nie zostały jednak ujęte w przekazanej specyfikacji.

Zastosowanie

Wyłącznik C60H-DC-C13-2 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona obwodów prądu stałego. Sprawdza się zarówno w nowych instalacjach, jak i przy modernizacji istniejących systemów.

• Ochrona obwodów DC w instalacjach fotowoltaicznych – zabezpieczenie łańcuchów paneli przed przeciążeniami i zwarciami.
• Zasilanie awaryjne UPS i systemy akumulatorowe – zabezpieczenie ścieżek ładowania i rozładowania baterii.
• Rozdzielnice DC w automatyce przemysłowej – ochrona sterowników PLC, zasilaczy impulsowych i napędów stałoprądowych.
• Instalacje telekomunikacyjne i kolejowe – gdzie standardem jest napięcie stałe 24 V, 48 V lub wyższe.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zarówno od strony zasilania, jak i odbiorników. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Momenty dokręcania śrub zacisków oraz przekroje przyłączanych przewodów należy dobrać zgodnie z dokumentacją techniczną producenta – typowo dla prądu 13 A zalecany przekrój wynosi 1,5–2,5 mm² (w zależności od warunków chłodzenia). Przed pierwszym włączeniem sprawdzić poprawność połączeń i brak uszkodzeń mechanicznych.

FAQ

• Co oznacza charakterystyka C w tym wyłączniku? Charakterystyka C oznacza, że wyłącznik wyzwala przy prądzie od 5 do 10 razy większym od prądu znamionowego (5–10× I_n). Dzięki temu jest odporny na krótkotrwałe prądy rozruchowe typowe dla silników i transformatorów, jednocześnie skutecznie chroniąc przed zwarciami.
• Czy wyłącznik nadaje się do obwodów prądu przemiennego (AC)? Nie. Ten model (C60H-DC) został zaprojektowany wyłącznie do pracy w obwodach prądu stałego (DC). Stosowanie w instalacjach AC może prowadzić do nieprawidłowego działania lub uszkodzenia aparatu.
• Jaki jest stopień ochrony (IP) tego wyłącznika? W dostarczonych danych producenta nie podano konkretnego stopnia ochrony. Standardowo aparatura modułowa montowana w rozdzielnicach charakteryzuje się stopniem ochrony IP20 (ochrona przed dotknięciem palcem). W przypadku montażu w warunkach podwyższonej wilgotności lub zapylenia należy zastosować dodatkową obudowę.
