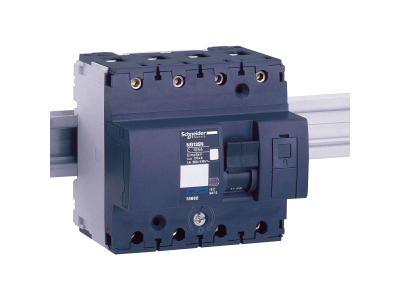

Wyłącznik nadprądowy NG125N 25KA C125 4P, Acti 9 | 18662 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy NG125N o symbolu 18662 z linii Acti 9 to profesjonalne zabezpieczenie instalacji elektrycznych przed skutkami przeciążeń i zwarć. Zaprojektowany do pracy w obwodach o dużym obciążeniu – prąd znamionowy 125 A oraz zdolność wyłączania zwarciowego 25 kA gwarantują skuteczną ochronę przewodów i kabli nawet w wymagających warunkach. Czterobiegunowa konstrukcja (4P) umożliwia odłączanie wszystkich faz oraz przewodu neutralnego, co jest niezbędne w sieciach trójfazowych. Charakterystyka C sprawdza się przy odbiornikach o charakterze indukcyjnym, takich jak silniki czy transformatory.

• Prąd znamionowy 125 A: dedykowany do obwodów o znacznym zapotrzebowaniu mocy, bezpieczny dla przewodów w instalacjach mieszkaniowych i komercyjnych o dużym obciążeniu.
• Zdolność wyłączania zwarciowego 25 kA: skutecznie przerywa prądy zwarciowe o wysokiej energii, chroniąc instalację przed uszkodzeniami mechanicznymi i termicznymi.
• Charakterystyka C (C125): wyzwalanie przy prądzie 5–10 krotności In – optymalne dla obwodów z silnikami, transformatorami i urządzeniami o charakterze indukcyjnym.
• Czterobiegunowa konstrukcja (4P): odłącza wszystkie trzy fazy oraz neutralny, zapewniając pełne bezpieczeństwo podczas prac serwisowych w instalacjach trójfazowych.
• Seria Acti 9: niezawodność i spójność z rozdzielnicami modułowymi znanego producenta, ułatwiająca rozbudowę i modernizację istniejących układów.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i jakość w zastosowaniach w budownictwie mieszkaniowym oraz komercyjnym. Montaż i użytkowanie zgodne z dokumentacją producenta zapewniają pełną skuteczność ochrony.

Zastosowanie

Wyłącznik nadprądowy NG125N 4P C125 przeznaczony jest do ochrony obwodów rozdzielczych i odbiorczych w instalacjach wymagających wysokiej ciągłości zasilania. Sprawdza się szczególnie w układach zasilających odbiorniki o dużym poborze prądu.

• Ochrona głównych przewodów zasilających w budynkach mieszkalnych wielorodzinnych i komercyjnych.
• Zabezpieczenie obwodów silników, transformatorów i urządzeń przemysłowych o charakterze indukcyjnym (charakterystyka C).
• Stosowanie w rozdzielnicach głównych i podrozdzielniach budynków użyteczności publicznej, biurowców i obiektów handlowych.
• Integracja z systemami automatyki budynkowej jako element zabezpieczenia nadprądowego w rozdzielnicach modułowych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP – przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Podczas podłączania przewodów należy przestrzegać momentów dokręcania oraz przekrojów żył zgodnie z dokumentacją techniczną producenta – przewody dobieraj do prądu znamionowego 125 A. Pamiętaj o zachowaniu odstępów od innych urządzeń dla zapewnienia prawidłowej wentylacji.

FAQ

• Czy wyłącznik nadprądowy NG125N ma podświetlenie lub wskaźnik zadziałania? W danych katalogowych nie przewidziano podświetlenia ani sygnalizacji LED. Standardowo w serii NG125N stosuje się mechaniczny wskaźnik położenia styków widoczny na froncie – po wyzwoleniu wyłącznik znajduje się w pozycji środkowej, co informuje o zadziałaniu zabezpieczenia.
• Jaki jest stopień ochrony wyłącznika? W dostarczonych informacjach produktowych nie podano konkretnego stopnia IP. Dla aparatury modułowej montowanej wewnątrz rozdzielnicy typowa ochrona to IP20 w obudowie zamkniętej. W celu uzyskania szczegółów zalecamy zapoznanie się z pełną kartą katalogową producenta.
• Czy charakterystyka C jest odpowiednia do ochrony obwodów oświetleniowych w budynkach? Charakterystyka C (5–10 In) jest rekomendowana do obwodów z silnikami, transformatorami i urządzeniami o charakterze indukcyjnym. W standardowych obwodach oświetleniowych (bez dużych prądów rozruchowych) często wystarcza charakterystyka B. Decyzję o doborze charakterystyki należy podjąć na podstawie konkretnych parametrów odbiorników.
