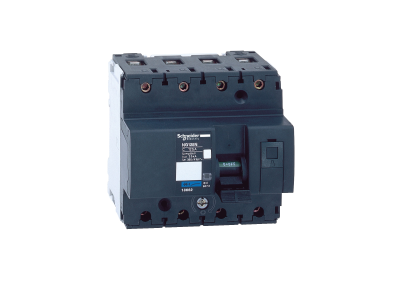

Wyłącznik nadprądowy NG125N 25KA C125 4P, Acti 9 | 18660 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy NG125N z serii Acti 9 (symbol 18660) to 4-biegunowy aparat o charakterystyce C i prądzie znamionowym 125 A. Dzięki zdolności zwarciowej 25 kA zapewnia skuteczną ochronę przewodów w instalacjach mieszkaniowych i komercyjnych przed skutkami przeciążeń i zwarć. Przeznaczony do montażu na szynie DIN w rozdzielnicach.

• Zdolność zwarciowa 25 kA: gwarantuje bezpieczne wyłączenie prądu w przypadku zwarć o dużym natężeniu, minimalizując ryzyko uszkodzenia kabli i aparatury.
• Charakterystyka C, prąd znamionowy 125 A: optymalna dla obwodów z odbiornikami o umiarkowanym prądzie rozruchowym (silniki, transformatory) – wyzwala przy 5–10-krotności prądu znamionowego, zapobiegając zbędnym zadziałaniom.
• 4 bieguny (4P): zabezpiecza wszystkie trzy fazy oraz przewód neutralny w sieciach trójfazowych, co jest niezbędne w typowych instalacjach TN-S.
• Seria Acti 9: sprawdzone rozwiązanie techniczne, oferujące niezawodność i łatwy montaż w rozdzielnicach modułowych.
• Symbol katalogowy 18660: jednoznaczna identyfikacja produktu, ułatwiająca zamawianie i kompletację zamówień.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej (oznakowanie CE) oraz jest zgodny z ogólnymi standardami DIN dla aparatury modułowej. Przeznaczony do stosowania w instalacjach elektrycznych wykonanych zgodnie z obowiązującymi przepisami. Szczegółowe dane normatywne znajdują się w dokumentacji producenta.

Zastosowanie

Wyłącznik NG125N znajduje zastosowanie w budownictwie mieszkaniowym i komercyjnym jako podstawowe zabezpieczenie obwodów odbiorczych i rozdzielczych. Stosowany jest szczególnie w instalacjach o podwyższonych wymaganiach co do zdolności zwarciowej.

• Ochrona głównych linii zasilających w rozdzielnicach mieszkań, biur i obiektów użyteczności publicznej.
• Zabezpieczenie obwodów zasilających silniki, pompy, klimatyzatory oraz inne odbiorniki o charakterystyce rozruchowej wymagającej charakterystyki C.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w systemach trójfazowych z przewodem neutralnym.
• Element instalacji tymczasowych i stałych, gdzie wymagana jest wysoka niezawodność i łatwa dostępność serwisowa.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Aparat montuje się na szynie TH35 (DIN) w rozdzielnicy o odpowiedniej obudowie. Przekrój przewodów należy dobrać do prądu znamionowego 125 A oraz obciążalności długotrwałej. Momenty dokręcania śrub zacisków – zgodnie z dokumentacją producenta.

FAQ

• Jaka jest zdolność zwarciowa wyłącznika NG125N C125 4P? Zdolność zwarciowa wynosi 25 kA (prąd zwarciowy warunkowy).
• Jaki prąd znamionowy i charakterystyka ma ten wyłącznik? Prąd znamionowy to 125 A, charakterystyka C (wyzwalanie przy 5–10-krotności prądu znamionowego).
• Czy można go używać w sieci trójfazowej z przewodem neutralnym? Tak, 4-biegunowa wersja (4P) zabezpiecza trzy fazy oraz przewód N, dlatego nadaje się do instalacji trójfazowych typu TN-S.
