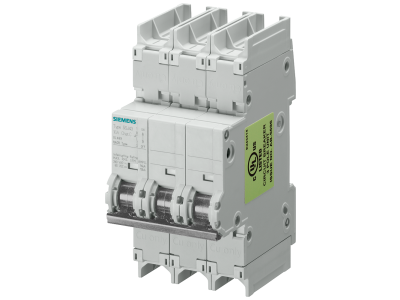

Wyłącznik nadprądowy CIRCUIT BREAKER 14KA 3POL C1 | 5SJ4301-7HG41 Siemens

Alternatywny kod produktu: 5SJ43017HG41

Opis i Kluczowe Cechy

Wyłącznik nadprądowy o symbolu 5SJ4301-7HG41 to 3-biegunowe urządzenie ochronne z charakterystyką C i prądem znamionowym 1 A. Dzięki zdolności zwarciowej 14 kA zapewnia skuteczne wyłączanie obwodów przy poważnych awariach sieci, minimalizując ryzyko uszkodzenia instalacji i podłączonych urządzeń.

• Prąd znamionowy 1 A: Przeznaczony do zabezpieczania obwodów o niskim poborze prądu – idealny do precyzyjnej ochrony linii sterowniczych, oświetlenia LED lub czujników.
• Zdolność zwarciowa 14 kA: Gwarantuje bezpieczne przerwanie prądów zwarciowych o dużej wartości, co zwiększa bezpieczeństwo personelu i trwałość instalacji.
• Charakterystyka C: Umożliwia stosowanie w obwodach z obciążeniami indukcyjnymi (silniki, transformatory) oraz tam, gdzie występują krótkotrwałe skoki prądu rozruchowego.
• 3-biegunowa konstrukcja: Obejmuje wszystkie trzy fazy w jednej obudowie – ułatwia symetryczne zabezpieczenie obwodów trójfazowych i zmniejsza liczbę niezbędnych elementów w rozdzielnicy.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących wyłączników nadprądowych oraz posiada certyfikat CE. Zastosowane rozwiązania konstrukcyjne odpowiadają standardom DIN, co gwarantuje kompatybilność z typowymi systemami rozdzielnicowymi.

Zastosowanie

Wyłącznik nadprądowy 5SJ4301-7HG41 sprawdzi się wszędzie tam, gdzie wymagane jest selektywne i szybkie odłączanie obwodów o niewielkim prądzie roboczym. Doskonały do zabezpieczania linii w budynkach mieszkalnych, biurowych i lekkim przemyśle.

• Ochrona obwodów sterowania i automatyki budynkowej (czujniki, siłowniki, regulatory).
• Zabezpieczenie linii zasilających styczniki, przekaźniki i układy PLC w szafach sterowniczych.
• Stosowanie w instalacjach oświetleniowych LED, gdzie występują niskie prądy obciążenia.
• Jako zabezpieczenie pomocnicze w obwodach sygnalizacji i alarmowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 w rozdzielnicach modułowych. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów dobieraj zgodnie z obowiązującymi przepisami (maksymalny prąd obciążenia). Moment dokręcania śrub zacisków – postępuj według dokumentacji producenta dołączonej do urządzenia.

FAQ

• Jaki jest prąd znamionowy wyłącznika? Prąd znamionowy wynosi 1 A (zgodnie z oznaczeniem C1 w symbolu).
• Jaka zdolność zwarciowa została zadeklarowana? Maksymalna zdolność zwarciowa to 14 kA – pozwala na bezpieczne wyłączenie prądu zwarciowego o tej wartości.
• Czy wyłącznik jest 3-biegunowy? Tak, jest to wersja 3-polowa – zabezpiecza jednocześnie wszystkie trzy fazy obwodu trójfazowego.
