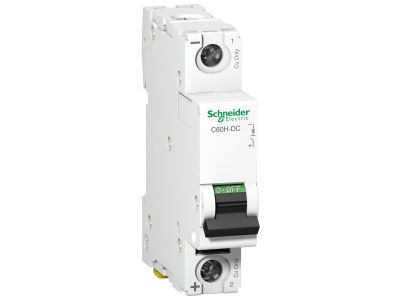

Wyłącznik nadprądowy C 60H-DC 10KA C 25A DC 1P Acti 9 | A9N61513 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Acti9 C60H-DC o numerze katalogowym A9N61513 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane specjalnie do pracy w obwodach prądu stałego (DC). Urządzenie charakteryzuje się prądem znamionowym wynoszącym 25 A oraz charakterystyką wyzwalania typu C, co czyni go idealnym wyborem do zabezpieczania odbiorników o umiarkowanych prądach rozruchowych. Kluczowym atutem tego modelu jest wysoka zdolność zwarciowa wynosząca aż 10 kA, co gwarantuje bezpieczeństwo instalacji nawet w przypadku wystąpienia gwałtownych awarii o dużej energii.

• Jednobiegunowa konstrukcja (1P): Pozwala na oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności ochronnej.
• Charakterystyka C: Zapewnia optymalny balans między czułością a odpornością na chwilowe skoki prądu.
• Seria Acti9: Gwarantuje pełną kompatybilność z akcesoriami modułowymi Schneider Electric, takimi jak styki pomocnicze czy wyzwalacze wzrostowe.
• Ochrona DC: Specjalna konstrukcja komory gaszeniowej przystosowana do gaszenia łuku elektrycznego powstającego przy prądzie stałym.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w zastosowaniach profesjonalnych. Wyłącznik spełnia wymagania normy IEC/EN 60947-2, która definiuje parametry aparatury łączeniowej i sterowniczej niskiego napięcia do użytku przemysłowego. Dzięki temu inżynierowie i projektanci mogą mieć pewność, że urządzenie utrzyma swoje parametry izolacyjne oraz zdolność do bezpiecznego rozłączania obwodów pod obciążeniem przez cały okres eksploatacji.

Zastosowanie

Wyłącznik C60H-DC znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest stabilna praca systemów prądu stałego. Jest on szczególnie polecany do:

• Systemów fotowoltaicznych (PV): Ochrona stringów oraz obwodów między inwerterem a magazynem energii.
• Automatyki przemysłowej: Zabezpieczanie sterowników PLC, czujników oraz układów wykonawczych zasilanych napięciem 24V DC lub wyższym.
• Systemów zasilania gwarantowanego (UPS): Ochrona baterii i układów prostowniczych.
• Infrastruktury transportowej: Wykorzystanie w taborze kolejowym oraz systemach sterowania ruchem.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Wyłącznik jest przystosowany do montażu na standardowej szynie DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na polaryzację zacisków, co jest kluczowe w przypadku aparatury DC dla zapewnienia poprawnego gaszenia łuku elektrycznego. Zaleca się stosowanie odpowiedniego momentu dokręcania śrub zaciskowych, aby uniknąć przegrzewania się styków. Przekrój przewodów powinien być dobrany zgodnie z prądem znamionowym 25 A oraz warunkami pętli zwarcia w danej lokalizacji.

FAQ

• Czy ten wyłącznik może być stosowany w obwodach AC? Nie, model C60H-DC jest dedykowany wyłącznie do obwodów prądu stałego. Do obwodów prądu przemiennego należy wybrać standardowe wyłączniki serii iC60.
• Jaka jest zdolność zwarciowa tego modelu? Zdolność zwarciowa wynosi 10 kA, co pozwala na stosowanie go w wymagających instalacjach komercyjnych i przemysłowych.
• Czy wyłącznik posiada wskaźnik stanu styków? Tak, aparatura serii Acti9 wyposażona jest w wyraźne wskaźniki, które ułatwiają diagnostykę i serwisowanie instalacji.
