Wyłącznik nadprądowy C 120N 10KA D125 2P, Acti 9 | A9N18385 Schneider Electric

Opis i Kluczowe Cechy

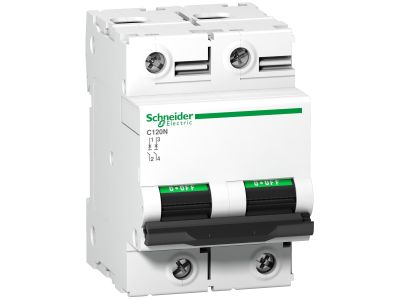

Wyłącznik nadprądowy C120N-D125-2 z gamy Acti 9 (symbol A9N18385) to dwubiegunowy wyłącznik o prądzie znamionowym 125 A i charakterystyce D, przeznaczony do ochrony obwodów dystrybucyjnych w instalacjach niskiego napięcia. Szerokość modułu (2P) ułatwia montaż w rozdzielnicach na szynie TH35. Dzięki zdolności wyłączania 10 kA (Icn) zgodnie z EN/IEC 60898-1 oraz 10 kA (Icu) zgodnie z EN/IEC 60947-2 przy napięciu 380–415 V AC zapewnia skuteczne przerywanie prądów zwarciowych. Termomagnetyczny wyzwalacz gwarantuje niezawodną ochronę przed przeciążeniem i zwarciem.

• Prąd znamionowy 125 A: umożliwia bezpieczne zabezpieczenie obwodów o dużym obciążeniu, minimalizując ryzyko przegrzania przewodów.
• Charakterystyka D (opóźniona): idealna do ochrony obwodów z silnikami, transformatorami i odbiornikami o wysokim prądzie rozruchowym – wyzwalacz nie reaguje na krótkotrwałe przeciążenia.
• Zdolność wyłączania: 10 kA Icn (EN/IEC 60898-1) przy 230–400 V AC; 10 kA Icu (EN/IEC 60947-2) przy 380–415 V AC i 250 V DC; 20 kA Icu przy 220–240 V AC; 6 kA Icu przy 440 V AC – szeroki zakres zapewnia selektywność i bezpieczeństwo w różnych konfiguracjach sieci.
• 2 bieguny (2P): ochrona zarówno przewodu fazowego, jak i neutralnego (położenie neutralnego LEFT zgodnie z oznaczeniem na obudowie) – pełna ochrona w instalacjach jednofazowych.
• Wyzwalacz termomagnetyczny: połączenie zabezpieczenia przeciążeniowego (bimetal) i zwarciowego (elektromagnes) – szybka i powtarzalna reakcja na stany awaryjne.

Zgodność z Normami

Wyłącznik nadprądowy C120N-D125-2 spełnia wymagania norm EN/IEC 60947-2 (dla zdolności wyłączania Icu) oraz EN/IEC 60898-1 (dla zdolności wyłączania Icn). Posiada certyfikację CE, co potwierdza zgodność z europejskimi wymogami bezpieczeństwa. Urządzenie przeznaczone jest do stosowania w obwodach o napięciu przemiennym 50/60 Hz oraz stałym, zgodnie z deklarowanymi parametrami.

Zastosowanie

Wyłącznik nadprądowy C120N D125 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach budynków przemysłowych, handlowych oraz mieszkalnych, gdzie wymagana jest ochrona obwodów o dużym prądzie znamionowym. Polecany szczególnie do:

• Zabezpieczenia obwodów silnikowych oraz odbiorników o wysokim prądzie rozruchowym (charakterystyka D).
• Ochrony linii dystrybucyjnych w tablicach rozdzielczych i szafach sterowniczych.
• Instalacji prądu stałego (DC) do 250 V – np. w systemach fotowoltaicznych lub zasilaniu awaryjnym.
• Zastosowań w budynkach użyteczności publicznej, gdzie wymagana jest zdolność wyłączania do 10 kA przy napięciu 400 V.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, przy bezwzględnie odłączonym napięciu. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy – zwrócić uwagę na prawidłowe położenie neutralnego (oznaczenie LEFT). Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową dla 125 A, a moment dokręcania zacisków stosować według dokumentacji producenta. Przed pierwszym włączeniem sprawdzić poprawność podłączenia i brak zwarć.

FAQ

• Czy wyłącznik nadaje się do ochrony silników? Tak, charakterystyka D (opóźniona) jest dedykowana do obwodów z silnikami i transformatorami, ponieważ pozwala na chwilowy przepływ prądu rozruchowego bez zbędnego wyłączania.
• Jaką zdolność wyłączania ma przy napięciu 400 V AC? Dla napięcia 380–415 V AC zdolność wyłączania Icu wynosi 10 kA (zgodnie z EN/IEC 60947-2). Dla zakresu 230–400 V AC Icn to również 10 kA (EN/IEC 60898-1).
• Czy można go stosować w instalacjach prądu stałego? Tak, przy napięciu stałym do 250 V DC wyłącznik zapewnia zdolność wyłączania 10 kA Icu (EN/IEC 60947-2). Należy jednak uwzględnić polaryzację i położenie neutralnego.
