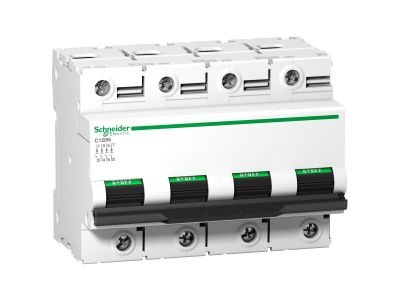

Wyłącznik nadprądowy C 120N 10KA D100 4P Acti 9 | A9N18392 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy serii Acti 9 o symbolu A9N18392 to aparat modułowy do ochrony instalacji elektrycznych przed skutkami przeciążeń i zwarć. Model C 120N z charakterystyką C, prądem znamionowym 100 A i zdolnością zwarciową 10 kA zapewnia skuteczne zabezpieczenie obwodów o znacznym obciążeniu w budownictwie mieszkaniowym i komercyjnym. Wykonanie 4-biegunowe pozwala na stosowanie w sieciach trójfazowych.

• Charakterystyka wyzwalania C: przeznaczona do obwodów z odbiornikami o podwyższonym prądzie rozruchowym (silniki, transformatory) – selektywna ochrona bez zbędnych wyłączeń.
• Prąd znamionowy 100 A: umożliwia bezpieczną pracę w obwodach o dużym zapotrzebowaniu mocy, minimalizując ryzyko przegrzania przewodów.
• Zdolność zwarciowa 10 kA: gwarantuje skuteczne wyłączenie w przypadku zwarcia w instalacjach o wysokim prądzie zwarciowym, chroniąc aparaturę odbiorczą.
• 4 bieguny (4P): zabezpiecza wszystkie przewody fazowe i neutralny w sieciach trójfazowych, zapewniając kompleksową ochronę.
• Seria Acti 9: sprawdzona platforma aparatury modułowej, kompatybilna z szyną TH35 i akcesoriami Schneider Electric.

Zgodność z Normami

Wyłącznik nadprądowy spełnia wymagania europejskich norm dotyczących aparatury modułowej. Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami. Produkcja odbywa się w systemie zarządzania jakością zgodnym z ISO 9001.

Zastosowanie

Wyłącznik C 120N znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przewodów przed przeciążeniem i zwarciem – w rozdzielnicach głównych, podrozdzielnicach oraz instalacjach przemysłowych i komercyjnych.

• Ochrona obwodów odbiorczych w budynkach mieszkalnych (np. kuchnie elektryczne, piece akumulacyjne).
• Zabezpieczenie linii zasilających w obiektach komercyjnych (biura, sklepy, hotele).
• Ochrona instalacji przemysłowych o dużym zapotrzebowaniu mocy (maszyny, pompy, wentylacja).
• Jako główne zabezpieczenie w rozdzielnicach w sieciach 3-fazowych z przewodem neutralnym.

Wskazówki Montażowe

Montaż i konserwacja wyłącznika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest bezpieczny. Aparat montuje się na szynie TH35 (DIN). Przekrój przewodów przyłączeniowych dobierz zgodnie z obciążalnością prądową i wymaganiami normy. Moment dokręcania zacisków należy stosować według zaleceń producenta (dostępnych w dokumentacji technicznej).

FAQ

• Jaką charakterystykę wyzwalania ma ten wyłącznik? Charakterystyka C oznacza, że wyzwalanie w zakresie zwarciowym następuje przy prądzie od 5 do 10 krotności prądu znamionowego. Jest odpowiednia do obwodów z silnikami, transformatorami i innymi odbiornikami o podwyższonym prądzie rozruchowym.
• Jaka jest zdolność zwarciowa wyłącznika C 120N? Zdolność zwarciowa wynosi 10 kA, co oznacza, że wyłącznik może bezpiecznie wyłączyć prąd zwarciowy do 10 000 A – parametr ten gwarantuje skuteczną ochronę nawet w instalacjach o wysokim poziomie prądu zwarciowego.
• Czy wyłącznik nadaje się do sieci trójfazowej? Tak, model 4-biegunowy (4P) zabezpiecza trzy fazy oraz przewód neutralny. Może być stosowany w instalacjach 3-fazowych z przewodem N (układ TN, TT).
