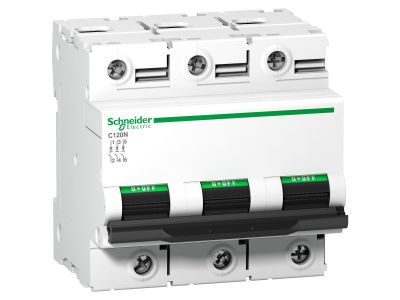

Wyłącznik nadprądowy C 120N 10KA C125 3P, Acti 9 | A9N18369 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy z serii Acti 9 marki Schneider Electric o symbolu A9N18369. Urządzenie w wykonaniu trójbiegunowym (3P), o prądzie znamionowym 125 A i charakterystyce wyzwalania C. Jego zdolność wyłączania zwarciowego wynosi 10 kA, co zapewnia skuteczną ochronę w instalacjach o podwyższonym potencjale zwarciowym. Przeznaczony do zabezpieczania kabli i przewodów przed skutkami cieplnymi przeciążeń oraz dynamicznymi skutkami zwarć w budynkach mieszkalnych i komercyjnych.

• Prąd znamionowy 125 A: Umożliwia bezpieczne zabezpieczenie obwodów o dużym obciążeniu, np. rozdzielnic głównych lub zasilania urządzeń przemysłowych, bez ryzyka przegrzania torów prądowych.
• Charakterystyka wyzwalania C: Zaprojektowana do obwodów z odbiornikami o podwyższonym prądzie rozruchowym (silniki, transformatory) – wyłącznik nie wyłącza się fałszywie przy krótkotrwałych impulsach prądowych, a jednocześnie zapewnia ochronę przy przeciążeniach.
• Zdolność wyłączania zwarciowego 10 kA: Gwarantuje przerwanie prądu zwarciowego o wartości do 10 kA, chroniąc instalację i urządzenia przed skutkami dynamicznymi oraz termicznymi zwarcia.
• Trzy bieguny (3P): Ochrona wszystkich faz w sieci trójfazowej – niezbędna do pełnego zabezpieczenia odbiorników trójfazowych oraz przewodów zasilających.
• Seria Acti 9 od Schneider Electric: Sprawdzone rozwiązania konstrukcyjne, wysoka niezawodność oraz pełna kompatybilność z pozostałymi modułami serii Acti 9 w rozdzielnicach modułowych.

Zgodność z Normami

Wyłącznik nadprądowy A9N18369 jest zgodny z obowiązującymi normami europejskimi i posiada certyfikat CE. Produkt został zaprojektowany i wyprodukowany zgodnie z wymaganiami stawianymi aparaturze modułowej stosowanej w instalacjach niskiego napięcia, co potwierdza jego bezpieczeństwo i niezawodność w standardowych zastosowaniach.

Zastosowanie

Wyłącznik nadprądowy przeznaczony jest do ochrony przewodów i kabli przed skutkami przeciążeń oraz zwarć w obwodach odbiorczych. Sprawdza się w różnorodnych instalacjach wymagających zabezpieczenia o charakterystyce C i prądzie 125 A.

• Ochrona rozdzielnic głównych w budynkach mieszkalnych i komercyjnych – zabezpieczenie kabli zasilających oraz szyn zbiorczych.
• Zasilanie odbiorników trójfazowych o dużym poborze prądu, takich jak pompy, wentylatory, sprężarki czy piece indukcyjne.
• Instalacje przemysłowe i warsztatowe, gdzie występują silniki elektryczne i transformatory wymagające charakterystyki C.
• Modernizacja i rozbudowa istniejących rozdzielnic – łatwy montaż na szynie DIN i kompatybilność z aparaturą modułową.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia w całej rozdzielnicy. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Przekrój przewodów należy dobrać do prądu znamionowego 125 A oraz warunków instalacyjnych zgodnie z normami. Momenty dokręcania zacisków – według dokumentacji producenta. Przed pierwszym załączeniem sprawdź poprawność połączeń i stan izolacji.

FAQ

• Jaka jest zdolność wyłączania tego wyłącznika nadprądowego? Zdolność wyłączania zwarciowego wynosi 10 kA, co oznacza, że wyłącznik jest w stanie bezpiecznie przerwać prąd zwarciowy o wartości do 10 kA przy znamionowym napięciu roboczym.
• Ile biegunów ma wyłącznik A9N18369? Jest to wyłącznik trójbiegunowy (3P), przeznaczony do ochrony wszystkich trzech faz w sieci trójfazowej. Nadaje się do obwodów L1, L2, L3 bez przewodu neutralnego.
• Czy wyłącznik można montować na standardowej szynie DIN? Tak, wyłącznik nadprądowy Acti 9 został zaprojektowany do montażu na szynie TH35 (35 mm), zgodnej z normą DIN. Montaż zatrzaskowy umożliwia szybkie i pewne osadzenie w rozdzielnicy.
