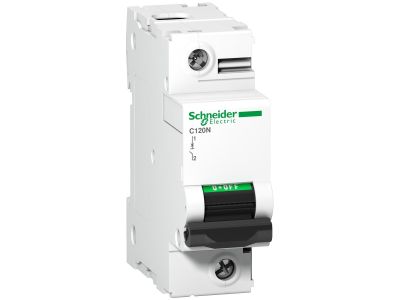

Wyłącznik nadprądowy C 120N 10KA B80 1P Acti 9 | A9N18341 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Schneider Electric Acti 9 C 120N o symbolu A9N18341 to jednobiegunowe urządzenie ochronne z charakterystyką wyzwalania B i prądem znamionowym 80 A. Dzięki zdolności wyłączalnej 10 kA zapewnia skuteczną ochronę instalacji przed skutkami zwarć w sieciach o dużym potencjale zwarciowym. Przeznaczony do budownictwa mieszkaniowego i komercyjnego.

• Prąd znamionowy 80 A: Umożliwia zabezpieczenie obwodów o znacznym obciążeniu, takich jak płyty indukcyjne, pompy czy rozdzielnice główne, bez ryzyka zbędnych wyłączeń w normalnej pracy.
• Charakterystyka B (3-5 In): Zapewnia szybkie wyłączanie w przypadku zwarć o niskim prądzie, idealna do ochrony obwodów odbiorników rezystancyjnych i instalacji z długimi przewodami.
• Zdolność wyłączalna 10 kA: Gwarantuje bezpieczne przerwanie prądów zwarciowych o wartości do 10 kA, chroniąc kable i odbiorniki przed uszkodzeniami dynamicznymi i cieplnymi.
• Konstrukcja 1-biegunowa (1P): Ochrona jednego przewodu fazowego – standardowe rozwiązanie w obwodach jednofazowych, łatwy montaż w rozdzielnicach na szynie TH35.
• Seria Acti 9 C 120N: Sprawdzona technologia Schneider Electric z ograniczoną energią przepuszczaną i wskaźnikiem stanu (czerwony/zielony), ułatwiającym diagnostykę.

Zgodność z Normami

Wyłącznik nadprądowy Schneider Electric Acti 9 C 120N spełnia wymagania europejskich norm dla wyłączników nadprądowych do instalacji domowych i podobnych. Posiada certyfikat CE oraz deklarację zgodności producenta. Montaż i eksploatacja zgodne z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy A9N18341 jest przeznaczony do ochrony przewodów i kabli przed skutkami przeciążeń oraz zwarć w instalacjach niskiego napięcia. Sprawdza się w następujących scenariuszach:

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budownictwie mieszkaniowym.
• Zabezpieczenie linii zasilających odbiorniki o dużej mocy (kuchnie elektryczne, bojlery, klimatyzatory) w obiektach komercyjnych.
• Stosowanie jako wyłącznik główny w rozdzielnicach mieszkaniowych lub podrozdzielnicach.
• Element w systemach automatyki budynkowej, gdzie wymagana jest niezawodna ochrona przed przeciążeniem i zwarciem.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Urządzenie należy instalować na szynie montażowej TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i upewnić się o jego braku. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 80 A oraz warunkami zwarciowymi. Moment dokręcania zacisków stosować zgodnie z dokumentacją producenta (zalecany 2-3 Nm). Po montażu sprawdzić poprawność działania ręcznym testem.

FAQ

• Czy wyłącznik posiada podświetlenie lub sygnalizację zadziałania? Wyłącznik nadprądowy Acti 9 C 120N wyposażony jest w mechaniczny wskaźnik stanu (czerwona/zielona kropka), który informuje o położeniu styków (załączony/wyłączony/zadziałany). Nie posiada podświetlenia LED.
• Jaki stopień ochrony IP ma to urządzenie? Wyłącznik przeznaczony do montażu w rozdzielnicy – jego stopień ochrony zależy od obudowy. Sam moduł posiada typowo IP20 (ochrona przed dotykiem palcem) po zainstalowaniu w rozdzielnicy. Dokładne dane znajdują się w dokumentacji technicznej.
• Jaką charakterystykę wyzwalania ma wyłącznik A9N18341? Charakterystyka B – oznacza, że wyzwolenie zwarciowe następuje w zakresie 3–5 krotności prądu znamionowego (240–400 A). Jest odpowiednia do obwodów o przeważającym charakterze rezystancyjnym oraz długich linii kablowych.
