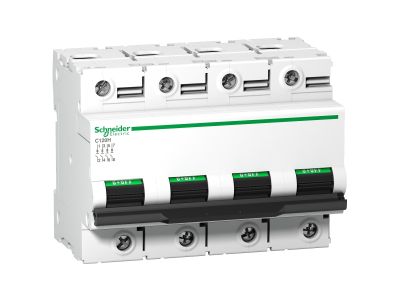

Wyłącznik nadprądowy C 120H 15KA D80 4P, Acti 9 | A9N18523 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy C120H D80 4P o prądzie znamionowym 80 A firmy Schneider Electric z gamy Acti 9 to zaawansowane urządzenie zabezpieczające przeznaczone do dystrybucji energii. Wyposażony w wyzwalacz termomagnetyczny oraz charakterystykę D, zapewnia skuteczną ochronę przed przeciążeniami i zwarciami. Cztery bieguny (4P) umożliwiają kompleksowe zabezpieczenie wszystkich przewodów w układach trójfazowych, a wysoka zdolność wyłączania gwarantuje bezpieczeństwo nawet w wymagających warunkach pracy.

• Prąd znamionowy 80 A: pozwala zabezpieczać obwody o znacznym obciążeniu, minimalizując ryzyko przegrzania przewodów i styków.
• Charakterystyka D: zapewnia wyzwalanie przy wysokich prądach zwarciowych, co jest kluczowe dla odbiorników o dużym prądzie rozruchu, takich jak silniki, transformatory i sprężarki.
• Zdolność wyłączania do 30 kA Icu (EN/IEC 60947-2): gwarantuje skuteczne przerywanie prądów zwarciowych w instalacjach o wysokiej mocy zwarciowej, zwiększając bezpieczeństwo ludzi i mienia.
• Cztery bieguny (4P): umożliwiają jednoczesne zabezpieczenie trzech faz oraz przewodu neutralnego, co jest niezbędne w układach TN-S i TN-C-S.
• Wyzwalacz termomagnetyczny: łączy zabezpieczenie przeciążeniowe (człon termiczny) i zwarciowe (człon magnetyczny) w jednym urządzeniu, zapewniając pełną i niezawodną ochronę obwodu.

Zgodność z Normami

Wyłącznik nadprądowy C120H D80 4P spełnia wymagania norm EN/IEC 60947-2 (zdolność wyłączania Icu) oraz EN/IEC 60898-1 (zdolność wyłączania Icn), co potwierdza jego zgodność z europejskimi standardami dla wyłączników nadprądowych. Posiada certyfikację CE, dopuszczającą go do stosowania w instalacjach elektrycznych na terenie Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy C120H D80 4P został zaprojektowany do zastosowań w dystrybucji energii, szczególnie w obwodach wymagających wysokiej zdolności wyłączania i charakterystyki D. Sprawdza się w instalacjach, gdzie występują odbiorniki o dużym prądzie rozruchu.

• Zabezpieczanie obwodów odbiorczych w rozdzielnicach przemysłowych i komercyjnych.
• Ochrona obwodów silnikowych, sprężarek, pomp i klimatyzatorów charakteryzujących się wysokim prądem rozruchowym.
• Stosowanie w instalacjach trójfazowych z wymaganym zabezpieczeniem przewodu neutralnego (układy 4-przewodowe).
• Dystrybucja energii w budynkach użyteczności publicznej, halach produkcyjnych i obiektach infrastrukturalnych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego C120H D80 4P powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac bezwzględnie należy odłączyć napięcie i upewnić się, że obwód jest pozbawiony zasilania. Przekrój przewodów należy dobrać do prądu znamionowego 80 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków stosować zgodnie z dokumentacją techniczną producenta.

FAQ

• Jaka jest zdolność wyłączania tego wyłącznika? Zdolność wyłączania zależy od napięcia: dla 220-240 V AC wynosi 30 kA Icu (EN/IEC 60947-2), dla 380-415 V AC – 15 kA Icu, dla 440 V AC – 10 kA Icu, a dla 500 V DC – 15 kA Icu. Zgodnie z EN/IEC 60898-1 Icn wynosi 15 kA dla 230-400 V AC.
• Czy wyłącznik nadaje się do obwodów prądu stałego (DC)? Tak, według danych producenta wyłącznik posiada zdolność wyłączania 15 kA Icu dla 500 V DC, co potwierdza jego przydatność do obwodów prądu stałego przy zachowaniu odpowiednich parametrów.
• Co oznacza charakterystyka D w tym wyłączniku? Charakterystyka D oznacza, że wyzwalacz magnetyczny reaguje na prądy zwarciowe w zakresie od 10 do 20 krotności prądu znamionowego. Jest przeznaczona do odbiorników o dużym prądzie rozruchu, takich jak silniki elektryczne i transformatory.
