Wyłącznik nadprądowy C 120H 15KA C80 4P, Acti 9 | A9N18479 Schneider Electric

Opis i Kluczowe Cechy

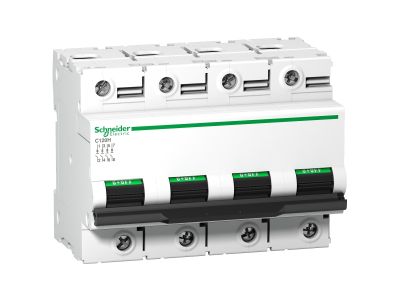

Wyłącznik nadprądowy Schneider Electric z serii Acti 9, symbol A9N18479, to czterobiegunowy (4P) kompaktowy aparat modułowy o prądzie znamionowym 80 A i zdolności wyłączania 15 kA. Charakterystyka C sprawia, że urządzenie doskonale nadaje się do zabezpieczania obwodów, w których występują prądy rozruchowe – np. w instalacjach z silnikami, transformatorami lub oprawami oświetleniowymi. Dzięki prądowi znamionowemu 80 A wyłącznik bezpiecznie obsługuje obwody o znacznym obciążeniu, minimalizując ryzyko przegrzania przewodów.

• Prąd znamionowy 80 A: zapewnia ochronę przewodów w obwodach o dużym poborze mocy bez ryzyka nieuzasadnionych wyłączeń.
• Zdolność wyłączania 15 kA: skutecznie przerywa prądy zwarciowe o wysokiej energii, zwiększając bezpieczeństwo instalacji i osób.
• Charakterystyka C (5–10 I_n): gwarantuje selektywne wyzwalanie w obwodach z urządzeniami generującymi krótkotrwałe prądy rozruchowe.
• Konstrukcja czterobiegunowa (4P): kompleksowo zabezpiecza wszystkie przewody fazowe oraz neutralny w układach trójfazowych z przewodem N.
• Seria Acti 9 Schneider Electric: wysoka jakość wykonania, niezawodność i pełna kompatybilność z modułową aparaturą łączeniową w rozdzielnicach.

Zgodność z Normami

Wyłącznik nadprądowy A9N18479 jest zgodny z europejskimi normami dotyczącymi aparatury zabezpieczeniowej oraz posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej obowiązujących na rynku Unii Europejskiej. Wykonany zgodnie z wymaganiami standardu DIN dla aparatury modułowej montowanej na szynie.

Zastosowanie

Wyłącznik nadprądowy Schneider Acti 9 C80 15kA 4P znajduje zastosowanie jako podstawowe zabezpieczenie nadprądowe w rozdzielnicach budynków mieszkalnych, komercyjnych oraz lekkiego przemysłu. Dzięki charakterystyce C i zdolności zwarciowej 15 kA sprawdza się w obwodach wymagających podwyższonej odporności na zwarcia.

• Ochrona obwodów odbiorczych o dużym obciążeniu (np. piece akumulacyjne, duże pompy ciepła) w budownictwie jednorodzinnym i wielorodzinnym.
• Zabezpieczenie linii zasilających w budynkach komercyjnych – biura, sklepy, hale wystawiennicze.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w obiektach użyteczności publicznej (szkoły, szpitale, hotele).
• Zasilanie i ochrona odbiorników trójfazowych (maszyny, klimatyzatory, dźwigi) w lekkim przemyśle.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV) i znajomość przepisów budowy urządzeń elektrycznych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Aparat mocuje się na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Przewody należy podłączać z zachowaniem odpowiedniego przekroju dobranego do prądu znamionowego (80 A) oraz z dokręceniem zacisków momentem zgodnym z dokumentacją producenta. Zaleca się stosowanie narzędzi z ogranicznikiem momentu obrotowego.

FAQ

• Jaki stopień ochrony ma wyłącznik A9N18479? Standardowo aparatura modułowa przeznaczona do montażu w rozdzielnicach charakteryzuje się stopniem ochrony IP20 – oznacza to, że jest chroniona przed dostępem do części pod napięciem palcem, ale nie przed wilgocią ani pyłem. Wbudowana w suchą, zamkniętą rozdzielnicę.
• Czy wyłącznik posiada podświetlenie lub sygnalizację zadziałania? Nie, wyłącznik nadprądowy A9N18479 nie jest wyposażony w podświetlenie ani w żaden wskaźnik optyczny. Sygnalizacja stanu pracy (załączony/wyłączony) odbywa się poprzez położenie dźwigni ręcznej.
• Jaką charakterystykę wyzwalania ma ten wyłącznik? Posiada charakterystykę C (wyzwalanie magneto-termiczne). Wyzwolenie magnetyczne następuje przy prądzie od 5 do 10 krotności prądu znamionowego (5–10×80 A), co zapewnia odporność na krótkotrwałe prądy rozruchowe typowe dla silników i transformatorów.
