Wyłącznik nadprądowy C 120H 15KA C80 3P Acti 9 | A9N18468 Schneider Electric

Opis i Kluczowe Cechy

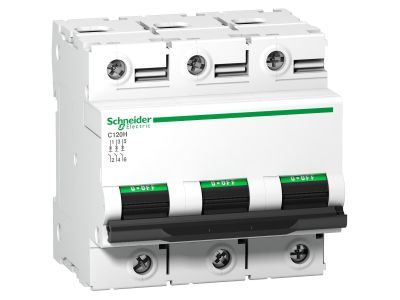

Wyłącznik nadprądowy Schneider Electric Acti 9, symbol A9N18468, o charakterystyce C i prądzie znamionowym 80 A. Trójbiegunowy (3P) model z zdolnością zwarciową 15 kA zapewnia skuteczną ochronę przewodów przed skutkami przeciążeń i zwarć. Przeznaczony do instalacji w budownictwie mieszkaniowym oraz komercyjnym, gwarantuje niezawodność w codziennej eksploatacji.

• Prąd znamionowy 80 A: Bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania przewodów.
• Charakterystyka C: Szybkie wyzwalanie przy prądach 5–10 krotności prądu znamionowego, optymalna dla odbiorników o charakterze indukcyjnym i rezystancyjnym.
• Zdolność zwarciowa 15 kA: Skuteczna ochrona w sieciach o podwyższonym potencjale zwarciowym, minimalizująca ryzyko uszkodzenia instalacji.
• Wykonanie trójbiegunowe (3P): Dedykowane do obwodów trójfazowych, umożliwia jednoczesną ochronę wszystkich faz.
• Seria Acti 9: Sprawdzona platforma modułowa Schneider Electric, zapewniająca kompatybilność z akcesoriami i łatwość rozbudowy rozdzielnic.

Zgodność z Normami

Wyłącznik spełnia wymagania europejskich norm dotyczących aparatury modułowej oraz posiada certyfikat CE. Przeznaczony do montażu w instalacjach zgodnych z obowiązującymi przepisami i standardami.

Zastosowanie

Wyłącznik nadprądowy znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach, chroniąc obwody odbiorcze w budynkach mieszkalnych, biurowych i użyteczności publicznej.

• Ochrona obwodów oświetleniowych i gniazd wtyczkowych w mieszkaniach oraz biurach.
• Zabezpieczenie linii zasilających urządzenia grzewcze, klimatyzację i wentylację.
• Stosowany w obwodach sterowania silnikami oraz pompami w instalacjach przemysłowych o mniejszym zapotrzebowaniu.
• Uniwersalna ochrona w systemach automatyki budynkowej i instalacjach komercyjnych.

Wskazówki Montażowe

Montaż powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 80 A, a moment dokręcania zacisków stosować zgodnie z dokumentacją techniczną producenta. Po zamontowaniu sprawdzić poprawność połączeń i działanie wyzwalacza.

FAQ

• Czy wyłącznik ma podświetlenie? Nie, wyłączniki nadprądowe nie posiadają podświetlenia. Stan zadziałania sygnalizowany jest mechanicznym wskaźnikiem (flagą) na obudowie.
• Jaki jest stopień ochrony IP? Standardowo dla aparatury modułowej IP20 – ochrona przed dotknięciem palcami i ciałami stałymi >12 mm. Montaż w rozdzielnicy zapewnia dodatkową ochronę, zgodnie z normami.
• Jaka jest charakterystyka wyzwalania? Charakterystyka C oznacza wyzwalanie przy prądzie 5–10‑krotności prądu znamionowego. Zapewnia kompromis pomiędzy ochroną zwarciową a selektywnością, odpowiednia dla odbiorników indukcyjnych i rezystancyjnych.
