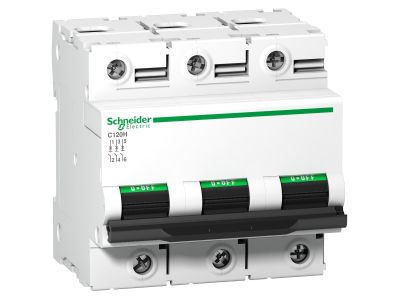

Wyłącznik nadprądowy C 120H 15KA C100 3P Acti 9 | A9N18469 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Acti 9 o symbolu A9N18469 to trójbiegunowe (3P) urządzenie modułowe o charakterystyce C i prądzie znamionowym 100 A, zdolne do wyłączania prądów zwarciowych do 15 kA. Został zaprojektowany do ochrony przewodów i kabli przed skutkami przeciążeń oraz zwarć w instalacjach budynkowych. Jego parametry czynią go odpowiednim do obwodów o dużym obciążeniu, gdzie niezawodność i bezpieczeństwo są priorytetem.

• Prąd znamionowy 100 A (charakterystyka C): Pozwala na bezpieczną pracę w obwodach o znacznym obciążeniu, zapewniając skuteczną ochronę przed przeciążeniami i zwarciami.
• Zdolność wyłączania 15 kA: Gwarantuje przerwanie prądów zwarciowych o wysokiej wartości, minimalizując ryzyko uszkodzenia instalacji i zwiększając bezpieczeństwo.
• Trzy bieguny (3P): Umożliwia ochronę trójfazowych obwodów odbiorczych, co jest niezbędne w instalacjach zasilających urządzenia przemysłowe i komercyjne.
• Seria Acti 9: Oznacza sprawdzoną jakość wykonania oraz pełną kompatybilność z akcesoriami modułowymi (styki pomocnicze, sygnalizatory, napędy zdalne) tej samej serii.
• Montaż na szynie TH35 (DIN): Ułatwia szybki i stabilny montaż w rozdzielnicach, co skraca czas instalacji i zapewnia niezawodne mocowanie.

Zgodność z Normami

Wyłącznik nadprądowy Acti 9 spełnia wymagania odpowiednich norm europejskich (IEC/EN) oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i niezawodność w użytkowaniu. Zgodność z międzynarodowymi standardami gwarantuje poprawną pracę w instalacjach budynkowych zarówno mieszkalnych, jak i komercyjnych.

Zastosowanie

Wyłącznik nadprądowy C120H 15kA C100 3P Acti 9 jest przeznaczony do ochrony przewodów i kabli w instalacjach elektrycznych przed skutkami przeciążeń i zwarć. Sprawdza się szczególnie w obwodach o dużym zapotrzebowaniu na prąd.

• Ochrona obwodów głównych i podrozdzielnic w budynkach mieszkalnych, biurowych i handlowych.
• Zabezpieczenie linii zasilających urządzenia o wysokim poborze mocy (klimatyzatory, piece, stacje ładowania).
• Instalacje trójfazowe w obiektach użyteczności publicznej, magazynach i halach produkcyjnych.
• Jako zabezpieczenie przedlicznikowe w systemach pomiarowych energię elektryczną.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP, z zachowaniem bezwzględnego odłączenia napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową (dla 100 A zalecany przekrój minimum 25 mm² Cu – weryfikacja z dokumentacją). Moment dokręcania zacisków oraz długość odizolowania przewodów – według danych producenta zawartych w karcie katalogowej. Przed uruchomieniem sprawdzić poprawność połączeń.

FAQ

• Jaka jest zdolność wyłączania tego modelu? Zdolność wyłączania wynosi 15 kA, co pozwala na bezpieczne przerywanie zwarć w sieciach o wysokim prądzie zwarciowym, typowo w rozdzielnicach głównych.
• Czy wyłącznik nadaje się do ochrony obwodów trójfazowych? Tak, model 3P (trzy bieguny) jest przeznaczony do ochrony obwodów trójfazowych, a jego charakterystyka C sprawdza się w obwodach oświetleniowych i gniazd wtyczkowych o umiarkowanym prądzie rozruchowym.
• Jaki jest standardowy stopień ochrony dla tej aparatury? Standardowo wyłączniki nadprądowe montowane w rozdzielnicach mają stopień ochrony IP20, co zapewnia ochronę przed dotykiem palców i ciałami stałymi o średnicy powyżej 12,5 mm. Po zabudowie w rozdzielnicy stopień ochrony całej obudowy może być wyższy.
