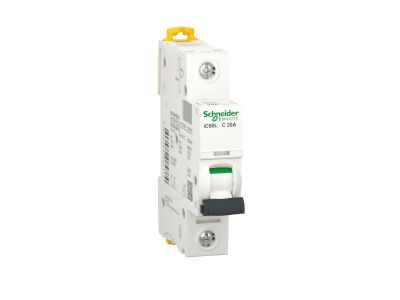

Wyłącznik nadprądowy Acti9 iC60L-C20-1 C 20A 1-biegunowy | A9F94120 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Acti9 iC60L-C20-1 (symbol A9F94120) to jednobiegunowy aparat o charakterystyce wyzwalania C i prądzie znamionowym 20 A. Zapewnia skuteczną ochronę instalacji elektrycznej przed skutkami przeciążeń i zwarć, a jednocześnie ułatwia prace montażowe i serwisowe dzięki konstrukcji umożliwiającej szybki demontaż bez narzędzi.

• Prąd znamionowy 20 A, charakterystyka C: Gwarantuje selektywne wyzwalanie w obwodach o umiarkowanych prądach rozruchowych, np. przy sterowaniu silnikami lub oświetleniem.
• Optyczny wskaźnik Visi-Trip (biało-czerwony): Natychmiastowa wizualna informacja o zadziałaniu wyłącznika – ułatwia identyfikację wyzwolonego obwodu bez konieczności dotykania aparatu.
• Możliwość podłączenia dwóch przewodów o różnych przekrojach: Umożliwia zasilanie i odbiór w jednym zacisku, co redukuje liczbę połączeń i oszczędza miejsce w rozdzielnicy.
• Demontaż pojedynczego aparatu bez zdejmowania szyny łączeniowej: Przyspiesza prace modernizacyjne i serwisowe – nie trzeba rozmontowywać całego rzędu aparatów.
• Zdejmowanie z szyny DIN bez użycia narzędzi: Montaż i demontaż odbywa się ręcznie, bez dodatkowego osprzętu, co skraca czas instalacji.

Zgodność z Normami

Wyłącznik został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy iC60L-C20-1 sprawdza się w typowych obwodach odbiorczych w budynkach mieszkalnych, komercyjnych i przemysłowych, gdzie wymagana jest niezawodna ochrona przed przeciążeniem i zwarciem.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w domach i biurach.
• Zabezpieczenie linii zasilających odbiorniki o umiarkowanym prądzie rozruchowym (silniki, pompy, klimatyzatory).
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w obiektach użyteczności publicznej.
• Modernizacja istniejących instalacji – kompatybilność z szyną DIN TH35 oraz możliwość wymiany bez narzędzi.

Wskazówki Montażowe

Montaż i wszelkie prace przy wyłączniku mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Aparat montuje się na szynie DIN TH35 (35 mm) poprzez zatrzaśnięcie – demontaż odbywa się ręcznie bez użycia narzędzi. Przekrój przewodów należy dobrać zgodnie z wartością prądu znamionowego (20 A) oraz obowiązującymi normami. Moment dokręcania zacisków – stosować się do instrukcji producenta. Przed pierwszym włączeniem sprawdzić poprawność połączeń.

FAQ

• Czy wyłącznik posiada wskaźnik zadziałania? Tak, optyczny wskaźnik Visi-Trip zmienia kolor z białego na czerwony, sygnalizując wyzwolenie wyłącznika. Umożliwia szybkie zlokalizowanie uszkodzonego obwodu.
• Czy można podłączyć dwa przewody o różnych przekrojach do jednego zacisku? Tak, konstrukcja zacisków umożliwia podłączenie dwóch przewodów o różnych przekrojach, co upraszcza okablowanie i redukuje liczbę listew zaciskowych.
• Czy do montażu na szynie DIN potrzebne są narzędzia? Nie, wyłącznik zatrzaskuje się na szynie ręcznie. Demontaż również odbywa się bez narzędzi – wystarczy odciągnąć zaczep.
