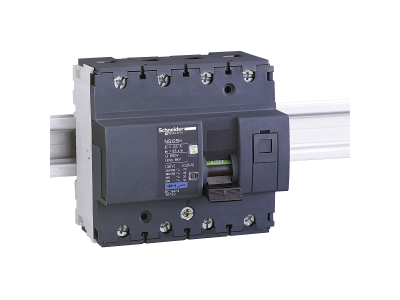

Wyłącznik nadprądowy NG125H-C80-4 C 80A 4P, Acti9 | 18740 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy NG125H-C80-4 z serii Acti9 to urządzenie ochronne o charakterystyce C, prądzie znamionowym 80A i 4 biegunach. Przeznaczony do zabezpieczania przewodów przed skutkami przeciążeń i zwarć, zapewnia bezpieczną pracę instalacji o znacznym obciążeniu, np. w budownictwie mieszkaniowym i komercyjnym.

• Prąd znamionowy 80 A: umożliwia ochronę obwodów o dużym zapotrzebowaniu mocy, minimalizując ryzyko przegrzania przewodów przy długotrwałym obciążeniu.
• Charakterystyka C: wyzwalanie w zakresie 5–10 krotności prądu znamionowego – idealna do odbiorników o podwyższonym prądzie rozruchowym, takich jak silniki czy transformatory.
• 4 bieguny (4P): zabezpiecza wszystkie przewody fazowe oraz neutralny w instalacjach trójfazowych z przewodem N, zapewniając pełną ochronę.
• Seria Acti9: sprawdzona technologia od uznanego producenta, gwarantująca niezawodność i długą żywotność w warunkach eksploatacyjnych.
• Kompaktowa konstrukcja: montaż na szynie TH35 (DIN) umożliwia łatwą integrację w rozdzielnicach modułowych.

Zgodność z Normami

Wyłącznik nadprądowy NG125H-C80-4 został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Spełnia wymagania stawiane aparaturze modułowej przeznaczonej do ochrony instalacji niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy stosuje się w instalacjach elektrycznych, gdzie wymagana jest niezawodna ochrona przewodów przed przeciążeniem i zwarciem. Sprawdza się zarówno w obiektach mieszkalnych, jak i komercyjnych.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych.
• Zabezpieczenie linii zasilających odbiorniki o podwyższonym prądzie rozruchowym (silniki, pompy, klimatyzatory).
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach instalacji trójfazowych z przewodem neutralnym.
• Współpraca z systemami automatyki budynkowej jako element zabezpieczający obwody wykonawcze.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie instaluje się na szynie montażowej TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów dobierz do prądu 80 A zgodnie z obowiązującymi normami (np. min. 16 mm² Cu dla danego obciążenia i długości linii). Moment dokręcania śrub zaciskowych – postępuj zgodnie z dokumentacją producenta.

FAQ

• Jaka jest różnica między charakterystyką C a B w tym wyłączniku? Charakterystyka C wyzwala przy prądzie 5–10 krotności prądu znamionowego, co sprawdza się przy odbiornikach o wyższych prądach rozruchowych (np. silniki). Charakterystyka B (2–5 In) jest zalecana do obwodów czysto rezystancyjnych, jak oświetlenie LED.
• Czy wyłącznik nadaje się do ochrony silników? Tak, charakterystyka C jest powszechnie stosowana do zabezpieczania obwodów silnikowych, pod warunkiem że prąd rozruchowy nie przekracza 10 In. Dla większych silników zaleca się stosowanie wyłączników z charakterystyką D.
• Jakie są wymiary modułu i czy pasuje do standardowej szyny DIN? Wyłącznik NG125H-C80-4 ma szerokość 4 modułów (72 mm) i montuje się na szynie TH35 – standardzie w rozdzielnicach modułowych. Przed zakupem sprawdź dostępną przestrzeń w rozdzielnicy.
