Wyłącznik nadprądowy Acti 9 IC60L 15KA Z2 1P | A9F92102 Schneider Electric

Opis i Kluczowe Cechy

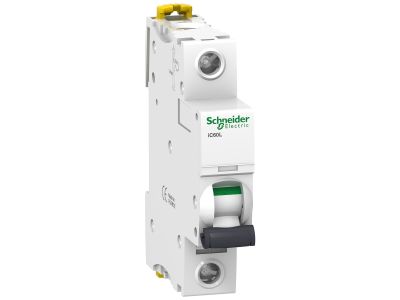

Wyłącznik nadprądowy Acti9 IC60L o symbolu A9F92102 to jednobiegunowe urządzenie zabezpieczające o prądzie znamionowym 2A i charakterystyce wyzwalania Z. Dzięki zdolności wyłączania zwarciowego wynoszącej 15 kA zapewnia skuteczną ochronę kabli i przewodów przed skutkami przeciążeń i zwarć, szczególnie w obwodach sterowniczych oraz układach elektronicznych. Kompaktowa konstrukcja 1P ułatwia montaż w rozdzielnicach modułowych.

• Prąd znamionowy 2 A (charakterystyka Z): Precyzyjna ochrona obwodów o niskim poborze prądu, np. układów sterowania, PLC i urządzeń elektronicznych przed przeciążeniem.
• Zdolność wyłączania 15 kA: Skuteczne przerywanie prądów zwarciowych o wysokiej wartości – minimalizuje ryzyko uszkodzenia instalacji i podłączonych urządzeń.
• Charakterystyka wyzwalania Z: Szybkie zadziałanie przy minimalnym wzroście prądu – idealna do odbiorników o charakterze pojemnościowym lub wrażliwych na dłuższe przeciążenia.
• Wykonanie jednobiegunowe (1P): Oszczędność miejsca w rozdzielnicy – zajmuje standardową szerokość 1 modułu, upraszcza okablowanie w obwodach jednofazowych.
• Kompatybilność z serią Acti9: Łatwe łączenie z innymi urządzeniami modułowymi, spójny design i niezawodność systemu gwarantowana przez producenta.

Zgodność z Normami

Wyłącznik nadprądowy Acti9 IC60L spełnia wymagania europejskich norm dotyczących wyłączników nadprądowych, posiada oznakowanie CE oraz jest zgodny z dyrektywami Unii Europejskiej. Produkt został zaprojektowany i wyprodukowany zgodnie z uznanymi standardami branżowymi, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach niskiego napięcia.

Zastosowanie

Dzięki charakterystyce Z i prądowi znamionowemu 2 A wyłącznik A9F92102 sprawdza się w obwodach wymagających szybkiego wyzwalania przy niewielkich przeciążeniach. Stosowany jest głównie w budownictwie mieszkaniowym, komercyjnym oraz przemyśle lekkim.

• Ochrona obwodów sterowniczych styczników, przekaźników i modułów PLC w szafach automatyki.
• Zabezpieczenie torów zasilania systemów sygnalizacji, kontroli dostępu oraz instalacji inteligentnego budynku.
• Ochrona odbiorników elektronicznych, takich jak zasilacze impulsowe, sterowniki oświetlenia czy centrale alarmowe.
• Stosowanie w rozdzielnicach podrzędnych w budynkach użyteczności publicznej jako element selektywnej ochrony przeciwprzeciążeniowej i zwarciowej.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego Acti9 IC60L może być przeprowadzony wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach modułowych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Momenty dokręcania śrub zaciskowych oraz przekrój podłączanych przewodów muszą być zgodne z dokumentacją techniczną producenta – zaleca się stosowanie przewodów miedzianych o przekroju dostosowanym do prądu znamionowego obwodu. Należy zapewnić odpowiednią wentylację i nie przekraczać dopuszczalnej temperatury otoczenia.

FAQ

• Jaka jest różnica między charakterystyką Z a B lub C? Charakterystyka Z cechuje się najwęższym pasmem wyzwalania – wyłącza się już przy 2–3 krotności prądu znamionowego. Jest przeznaczona do ochrony obwodów z urządzeniami elektronicznymi i półprzewodnikami, gdzie nawet krótkie przeciążenie może spowodować uszkodzenie. Charakterystyka B wyzwala przy 3–5 In, a C przy 5–10 In.
• Czy wyłącznik nadprądowy A9F92102 nadaje się do ochrony silników? Nie – charakterystyka Z nie jest zalecana do obwodów silnikowych ze względu na duży prąd rozruchowy. Do silników stosuje się charakterystyki C, D lub specjalne wyłączniki silnikowe.
• Jaki stopień ochrony ma ten wyłącznik? Standardowo dla aparatury modułowej montowanej w rozdzielnicach stopień ochrony wynosi IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12 mm. Montaż w szczelnej obudowie zwiększa ochronę przed wilgocią i pyłem.
