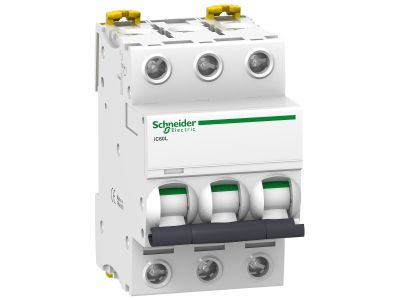

Wyłącznik nadprądowy Acti 9 IC60L 15KA K16 3P | A9F95316 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Schneider Electric Acti 9 iC60L o symbolu A9F95316 to trójbiegunowe urządzenie z wyzwalaczem termomagnetycznym, zaprojektowane do ochrony obwodów prądu przemiennego i stałego. Prąd znamionowy 16 A i charakterystyka K czynią go odpowiednim do zastosowań z odbiornikami o wysokim prądzie rozruchowym, zapewniając selektywność i niezawodność bez zbędnych wyłączeń. Dzięki zdolności wyłączania 15 kA (Icn) oraz do 70 kA (Icu) przy odpowiednim napięciu, gwarantuje bezpieczeństwo instalacji nawet w przypadku dużych zwarć.

• Charakterystyka K (10-14 In): Optymalna ochrona obwodów z silnikami, transformatorami i dławikami – wytrzymuje chwilowe prądy rozruchowe bez zadziałania, a jednocześnie szybko reaguje na zwarcia.
• Zdolność wyłączania Icn 15 kA (EN/IEC 60898-1): Pewne przerywanie prądów zwarciowych w sieciach o wysokiej mocy zwarciowej, co minimalizuje ryzyko uszkodzenia sprzętu i pożaru.
• Icu do 70 kA (EN/IEC 60947-2): W zależności od napięcia (np. 220…240 V AC) zapewnia ekstremalnie wysoką odporność zwarciową, odpowiednią do przemysłowych rozdzielnic głównych.
• Funkcja izolacyjna (zgodnie z EN/IEC 60947-2): Umożliwia bezpieczne odłączenie napięcia do prac serwisowych – pełni rolę odłącznika, zwiększając ergonomię i bezpieczeństwo konserwacji.
• Technologia termomagnetyczna w 3 biegunach: Precyzyjna ochrona przeciążeniowa i zwarciowa każdej fazy, niezależna od temperatury otoczenia w zakresie pracy.

Zgodność z Normami

Wyłącznik spełnia wymagania norm EN 60947-2, IEC 60947-2 oraz EN/IEC 60898-1. Posiada kategorię użytkowania A zgodną z ww. normami oraz deklarowaną funkcję izolacyjną. Produkt oznakowany jest znakiem CE i przeznaczony do pracy w sieciach prądu przemiennego (AC 50/60 Hz) oraz stałego (DC).

Zastosowanie

Dzięki charakterystyce K i wysokiej zdolności wyłączania, wyłącznik A9F95316 sprawdza się w obwodach, gdzie występują duże prądy rozruchowe oraz wymagana jest selektywna ochrona. Znajduje zastosowanie w:

• Instalacjach przemysłowych i komercyjnych – ochrona silników elektrycznych, pomp, wentylatorów i sprężarek.
• Obwodach transformatorów i dławików – zapobiega wyłączeniom przy załączaniu, a jednocześnie szybko reaguje na zwarcia.
• Rozdzielnicach głównych i podrozdzielniach – jako zabezpieczenie przed licznikiem lub w ciągach redundantnych (dzięki Icu do 70 kA).
• Obwodach prądu stałego (DC) do 180 V – np. w instalacjach fotowoltaicznych czy zasilaniach awaryjnych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach o stopniu ochrony dostosowanym do warunków otoczenia. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód nie jest obciążony. Przekroje przewodów dobierz zgodnie z obciążalnością prądową i parametrami zwarciowymi instalacji. Moment dokręcania śrub zacisków oraz długość odizolowania przewodów stosuj zgodnie z dokumentacją producenta (zazwyczaj 3,5 Nm dla przewodów 1×25 mm²). Nie przekraczaj wartości znamionowych prądu i napięcia podanych na tabliczce.

FAQ

• Jaką rolę pełni charakterystyka K w tym wyłączniku? Charakterystyka K oznacza próg zadziałania wyzwalacza zwarciowego w zakresie 10-14 krotności prądu znamionowego (10-14 In). Dzięki temu wyłącznik nie reaguje na typowe prądy rozruchowe silników i transformatorów, ale szybko wyłącza zwarcia – zapewniając selektywność i ochronę.
• Czy wyłącznik nadaje się do pracy w sieci prądu stałego (DC)? Tak. Producent deklaruje zdolność wyłączania Icu = 20 kA przy napięciu DC 180 V (zgodnie z EN/IEC 60947-2). Należy jednak pamiętać, że parametry dla DC różnią się od AC – sprawdź konkretną wartość Icu dla napięcia roboczego.
• Jaką funkcję pełni deklarowana “funkcja izolacyjna”? Oznacza to, że wyłącznik może być używany jako odłącznik – po otwarciu styków zapewnia bezpieczną przerwę izolacyjną. Dzięki temu można nim odciąć napięcie do celów serwisowych bez konieczności stosowania dodatkowego odłącznika (pod warunkiem przestrzegania zasad montażu).
