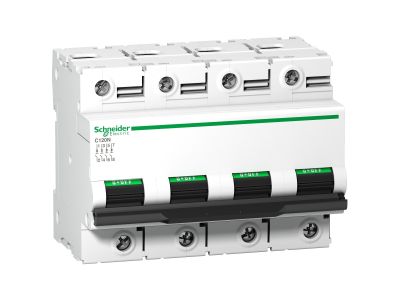

Wyłącznik nadprądowy Acti 9 C 120N 10KA C125 4P | A9N18376 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Acti 9 C120N firmy Schneider Electric (symbol A9N18376) o charakterystyce C i prądzie znamionowym 125 A przeznaczony jest do ochrony przewodów i kabli w instalacjach elektrycznych przed skutkami przeciążeń i zwarć. Dzięki zdolności zwarciowej 10 kA oraz czterem biegunom (4P) zapewnia bezpieczną eksploatację obwodów trójfazowych o znacznym obciążeniu, minimalizując ryzyko uszkodzenia izolacji i pożaru.

• Prąd znamionowy 125 A: Zapewnia ochronę przewodów w obwodach o dużym poborze mocy, takich jak rozdzielnice główne w budynkach mieszkaniowych i komercyjnych.
• Charakterystyka C: Wyzwalanie przy 5–10 krotności prądu znamionowego – odpowiednia do obwodów z silnikami, transformatorami oraz odbiornikami indukcyjnymi, gdzie występują krótkotrwałe prądy rozruchowe.
• Zdolność zwarciowa 10 kA: Gwarantuje wyłączenie prądów zwarciowych do 10 kA bez uszkodzenia aparatu, zapewniając niezawodną ochronę nawet w sieciach o wysokiej mocy zwarciowej.
• 4 bieguny (4P): Umożliwia jednoczesne odłączanie wszystkich przewodów fazowych oraz neutralnego – wymagane w instalacjach trójfazowych z przewodem N.
• Seria Acti 9: Sprawdzona konstrukcja Schneider Electric z szybkim montażem na szynie TH35, ułatwiająca instalację i rozbudowę rozdzielnic.

Zgodność z Normami

Wyłącznik nadprądowy Acti 9 C120N jest zgodny z wymaganiami europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada certyfikat CE, potwierdzający spełnienie obowiązujących dyrektyw. Urządzenie produkowane jest zgodnie ze standardami DIN, gwarantującymi powtarzalność parametrów i niezawodność działania.

Zastosowanie

Wyłącznik nadprądowy C125 4P przeznaczony jest do ochrony obwodów odbiorczych w instalacjach budynkowych. Sprawdza się w następujących scenariuszach:

• Ochrona kabli zasilających w rozdzielnicach głównych i podrozdzielnicach w budownictwie mieszkaniowym i komercyjnym.
• Zabezpieczenie obwodów z silnikami, pompami, klimatyzatorami i innymi urządzeniami o charakterze indukcyjnym (dzięki charakterystyce C).
• Stosowanie w instalacjach trójfazowych z przewodem neutralnym, gdzie wymagane jest odłączanie wszystkich czterech biegunów.
• Jako zabezpieczenie przed zwarciem i przeciążeniem w obwodach oświetlenia dużych obiektów, hal produkcyjnych i magazynów.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany przez wykwalifikowanego elektryka z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 125 A (zalecany min. 35 mm² Cu dla kabli jednożyłowych, w zależności od warunków środowiskowych). Moment dokręcania zacisków – zgodnie z dokumentacją producenta (zwykle w zakresie 3–4 Nm). Po zamontowaniu sprawdź poprawność działania poprzez wymuszenie wyzwolenia testowego (przy użyciu przycisku TEST, jeśli dostępny).

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Charakterystyka C oznacza, że wyzwolenie w warunkach zwarcia następuje przy prądzie od 5 do 10 razy większym od prądu znamionowego (5–10 In). Jest to odpowiednie dla obwodów z odbiornikami indukcyjnymi, które powodują krótkotrwałe prądy rozruchowe.
• Jaka jest szerokość modułowa tego wyłącznika? Standardowo 4-biegunowe wyłączniki nadprądowe Acti 9 zajmują 4 moduły na szynie DIN (1 moduł = 18 mm). W celu potwierdzenia dokładnego wymiaru zalecamy sprawdzenie karty katalogowej producenta.
• Czy można go stosować jako wyłącznik główny? Tak, wyłącznik nadprądowy Acti 9 C120N może pełnić funkcję wyłącznika głównego w instalacji, pod warunkiem że jego parametry (prąd 125 A, zdolność zwarciowa 10 kA) są odpowiednie dla danego obwodu. Należy jednak pamiętać, że nie zapewnia ochrony różnicowoprądowej – w razie potrzeby należy zastosować dodatkowy wyłącznik różnicowoprądowy.
