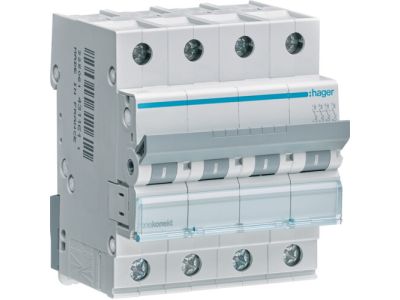

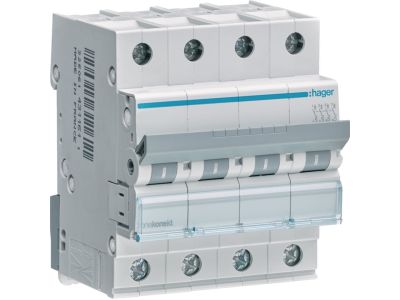

Wyłącznik nadprądowy 6kA 4P C 25A, MCB | MCN425E Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCN425E marki HAGER to zaawansowany aparat modułowy zaprojektowany do kompleksowej ochrony instalacji elektrycznych. Urządzenie charakteryzuje się czterobiegunową konstrukcją (4P), co pozwala na jednoczesne rozłączanie trzech faz oraz toru neutralnego, zapewniając pełną izolację obwodu w sytuacjach awaryjnych. Prąd znamionowy wynoszący 25A w połączeniu z charakterystyką wyzwalania typu C sprawia, że aparat idealnie nadaje się do zabezpieczania obwodów o umiarkowanych prądach rozruchowych, takich jak grupy gniazd wtykowych, oświetlenie o dużej mocy czy silniki o mniejszym obciążeniu startowym.

• Zdolność zwarciowa: Znamionowa zwarciowa zdolność łączeniowa Icn wynosi 6000A (6kA), co gwarantuje bezpieczne przerwanie obwodu nawet przy wystąpieniu znacznych prądów zwarciowych.
• Charakterystyka C: Wyzwalacz magnetyczny reaguje przy prądzie od 5 do 10-krotności prądu znamionowego, co zapobiega niepożądanym zadziałaniom przy chwilowych skokach napięcia.
• Trwałość mechaniczna: Wysoka jakość wykonania komponentów HAGER zapewnia długą żywotność aparatu nawet przy częstych cyklach łączeniowych.
• Wskaźnik położenia styków: Czytelna sygnalizacja stanu pracy zwiększa bezpieczeństwo personelu obsługującego rozdzielnicę.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi i międzynarodowymi. Spełnia wymagania normy PN-EN 60898-1, która definiuje standardy dla wyłączników nadprądowych do instalacji domowych i podobnych. Dzięki temu projektanci i instalatorzy mają pewność, że urządzenie zapewnia powtarzalność parametrów ochronnych oraz pełną kompatybilność z nowoczesnymi systemami rozdziału energii.

Zastosowanie

Wyłącznik MCN425E znajduje szerokie zastosowanie w budownictwie mieszkaniowym, komercyjnym oraz przemysłowym. Dzięki czterobiegunowej budowie jest niezastąpiony w układach zasilania trójfazowego, gdzie wymagane jest jednoczesne odłączenie wszystkich przewodów czynnych. Jest to rozwiązanie dedykowane do ochrony kabli i przewodów przed skutkami cieplnymi przeciążeń oraz dynamicznymi skutkami zwarć w obwodach odbiorczych o charakterze indukcyjnym i rezystancyjnym.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie montażowej DIN (TS35) wewnątrz rozdzielnic elektrycznych o odpowiednim stopniu ochrony IP. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków.
• Przekrój przewodów: Zaciski windowe pozwalają na bezpieczne przyłączenie przewodów miedzianych o przekrojach dostosowanych do prądu 25A, co minimalizuje rezystancję przejścia.
• Odstępy izolacyjne: Konstrukcja obudowy ułatwia zachowanie bezpiecznych odstępów między aparatami, co sprzyja optymalnemu odprowadzaniu ciepła.

FAQ

• Czy wyłącznik 4P jest konieczny w każdej instalacji trójfazowej? Wyłącznik 4P jest wymagany w specyficznych układach sieciowych oraz tam, gdzie przepisy nakazują rozłączanie przewodu neutralnego wraz z fazowymi dla zapewnienia pełnego bezpieczeństwa serwisowego.
• Jaka jest różnica między charakterystyką B a C? Charakterystyka C, zastosowana w modelu MCN425E, pozwala na większe chwilowe przeciążenia przy rozruchu urządzeń w porównaniu do charakterystyki B, co eliminuje ryzyko przypadkowego wyłączenia zasilania.
• Czy produkt jest kompatybilny z szynami grzebieniowymi? Tak, aparatura modułowa HAGER jest przystosowana do szybkiego łączenia za pomocą szyn fazowych, co znacząco skraca czas prefabrykacji rozdzielnicy.
