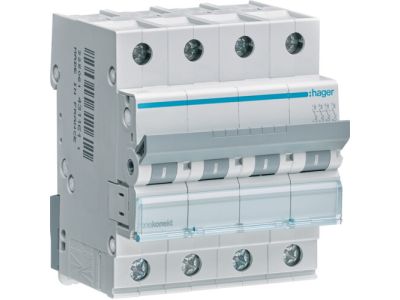

Wyłącznik nadprądowy 6kA 4P C 20A MCB | MCN420E Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCN420E marki HAGER to zaawansowany aparat modułowy typu MCB (Miniature Circuit Breaker), zaprojektowany z myślą o profesjonalnych instalacjach elektrycznych. Urządzenie charakteryzuje się czterobiegunową konstrukcją (4P), co pozwala na jednoczesne rozłączanie trzech faz oraz toru neutralnego, zapewniając pełną izolację obwodu w sytuacjach awaryjnych. Prąd znamionowy wynoszący 20A w połączeniu z charakterystyką wyzwalania typu C sprawia, że aparat idealnie nadaje się do zabezpieczania obwodów z urządzeniami o zwiększonym prądzie rozruchowym. Znamionowa zwarciowa zdolność łączeniowa Icn na poziomie 6000A (6kA) gwarantuje bezpieczeństwo instalacji nawet w przypadku wystąpienia gwałtownych zwarć, chroniąc kable i przewody przed nieodwracalnym uszkodzeniem termicznym.

• Konstrukcja 4-polowa: Pełna ochrona i separacja wszystkich torów prądowych w układach trójfazowych.
• Charakterystyka C: Optymalna dla odbiorników generujących umiarkowane piki prądowe podczas startu.
• Zdolność zwarciowa 6kA: Wysoki standard bezpieczeństwa zgodny z normami dla budownictwa mieszkaniowego i komercyjnego.
• Technologia HAGER: Gwarancja trwałości mechanicznej i precyzji działania mechanizmu wyzwalającego.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego niezawodność w sektorze elektro-technicznym. Wyłącznik spełnia wymagania normy PN-EN 60898-1, która definiuje standardy dla wyłączników nadprądowych do instalacji domowych i podobnych. Dzięki temu projektanci i instalatorzy mają pewność, że aparat MCN420E zapewnia powtarzalność parametrów pracy oraz odpowiednią koordynację z innymi elementami aparatury modułowej w rozdzielnicy.

Zastosowanie

Wyłącznik nadprądowy HAGER MCN420E znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Dzięki charakterystyce C, jest on szczególnie polecany do zabezpieczania obwodów zasilających silniki o małej mocy, grupy opraw oświetleniowych (w tym LED z zasilaczami impulsowymi) oraz gniazd wtykowych w obiektach przemysłowych i biurowych, gdzie mogą występować urządzenia o wyższym prądzie rozruchu. Czterobiegunowa budowa czyni go niezbędnym elementem w układach zasilania maszyn trójfazowych oraz w głównych sekcjach rozdzielczych, gdzie wymagane jest jednoczesne odcięcie przewodu N.

Wskazówki Montażowe

Aparat jest przystosowany do szybkiego montażu na standardowej szynie DIN (TS35) przy użyciu wytrzymałych zatrzasków. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków i zapewnia długotrwałą, bezawaryjną pracę. Zaciski windowe pozwalają na bezpieczne przyłączenie zarówno przewodów typu drut, jak i linka (z zastosowaniem tulejek zaciskowych). Zaleca się regularną kontrolę wzrokową stanu połączeń oraz dbanie o czystość otoczenia aparatu wewnątrz rozdzielnicy, aby zachować optymalne warunki odprowadzania ciepła.

FAQ

• Czy ten wyłącznik nadaje się do silników? Tak, charakterystyka C jest dedykowana dla urządzeń o prądach rozruchowych wyższych niż w przypadku standardowego oświetlenia, co obejmuje wiele typów silników elektrycznych.
• Jaka jest różnica między 3P a 4P? Wyłącznik 4P rozłącza dodatkowo tor neutralny, co jest wymagane w określonych układach sieciowych oraz zwiększa bezpieczeństwo podczas prac serwisowych.
• Czy mogę zamontować go w domowej rozdzielnicy? Tak, zdolność zwarciowa 6kA jest standardem w budownictwie mieszkaniowym i zapewnia pełną ochronę domowej instalacji.
