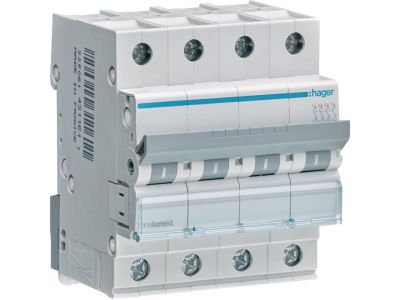

Wyłącznik nadprądowy 6kA 4P B 20A MCB | MBN420E Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MBN420E marki HAGER to zaawansowany komponent elektroinstalacyjny zaprojektowany do precyzyjnej ochrony obwodów elektrycznych. Urządzenie charakteryzuje się czteropolową konstrukcją (4P), co umożliwia jednoczesne rozłączanie czterech torów prądowych, zapewniając kompleksowe bezpieczeństwo w systemach trójfazowych z torem neutralnym. Prąd znamionowy wynoszący 20A w połączeniu z charakterystyką wyzwalania typu B sprawia, że aparat idealnie reaguje na niskie wartości prądów rozruchowych, chroniąc kable i przewody przed skutkami przeciążeń oraz zwarć.

• Znamionowa zwarciowa zdolność łączeniowa: Wynosi ona 6000A (6kA), co gwarantuje bezpieczne przerwanie obwodu w przypadku wystąpienia gwałtownego wzrostu natężenia prądu.
• Charakterystyka B: Przeznaczona do ochrony odbiorników o niskim prądzie rozruchowym, co minimalizuje ryzyko nieuzasadnionego zadziałania.
• Konstrukcja 4-modułowa: Pozwala na optymalne wykorzystanie miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności ochrony wielofazowej.
• Trwałość mechaniczna i elektryczna: Produkty HAGER słyną z wysokiej jakości wykonania, co przekłada się na długoletnią, bezawaryjną eksploatację w wymagających warunkach.

Zgodność z Normami

Wyłącznik nadprądowy MBN420E został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnienie normy PN-EN 60898-1 potwierdza jego przydatność do użytku w instalacjach domowych oraz podobnych, gwarantując powtarzalność parametrów technicznych oraz najwyższy poziom bezpieczeństwa pożarowego i porażeniowego. Urządzenie posiada certyfikację CE, co jest niezbędne przy odbiorach technicznych instalacji elektrycznych.

Zastosowanie

Aparat znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Dzięki charakterystyce B i prądowi 20A, jest on optymalnym wyborem do zabezpieczania obwodów gniazd wtykowych, oświetlenia oraz urządzeń grzewczych, gdzie nie występują duże udary prądowe przy załączaniu. Czteropolowa budowa sprawia, że jest niezastąpiony w zabezpieczaniu odbiorników trójfazowych, takich jak silniki o lekkim rozruchu, płyty indukcyjne czy podgrzewacze wody, zapewniając pełną izolację wszystkich przewodów czynnych w razie awarii.

Wskazówki Montażowe

Montaż wyłącznika MBN420E powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN (TS35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować się do zaleceń producenta, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Przekrój przewodów: Zaciski windowe pozwalają na bezpieczne mocowanie przewodów o odpowiednio dobranym przekroju, dostosowanym do obciążenia 20A.
• Oznakowanie: Wyłącznik posiada czytelne pole opisowe, które ułatwia identyfikację zabezpieczonego obwodu w rozdzielnicy.
• Kierunek zasilania: Urządzenie umożliwia zasilanie zarówno od góry, jak i od dołu, co zwiększa elastyczność podczas prefabrykacji rozdzielnic.

FAQ

1. Czy wyłącznik o charakterystyce B nadaje się do silników o ciężkim rozruchu?
Nie, do urządzeń o wysokim prądzie rozruchowym zaleca się stosowanie wyłączników o charakterystyce C lub D. Charakterystyka B jest dedykowana do odbiorników o niskich prądach udarowych.

2. Co oznacza parametr 6kA?
Jest to maksymalny prąd zwarciowy, jaki wyłącznik jest w stanie bezpiecznie przerwać bez uszkodzenia swojej konstrukcji.

3. Czy wyłącznik 4P rozłącza również przewód neutralny?
Tak, konstrukcja 4P (czteropolowa) zapewnia jednoczesne rozłączenie trzech faz oraz toru neutralnego, co podnosi poziom bezpieczeństwa podczas prac serwisowych.
