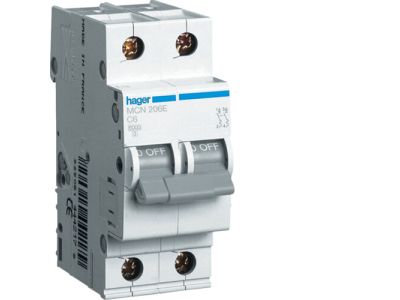

Wyłącznik nadprądowy 6kA 2P C 6A MCB | MCN206E Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCN206E marki HAGER to zaawansowany element aparatury modułowej, zaprojektowany z myślą o profesjonalnych instalacjach elektrycznych. Urządzenie charakteryzuje się dwubiegunową konstrukcją (2P), co pozwala na jednoczesne rozłączanie dwóch torów prądowych, zwiększając poziom bezpieczeństwa w obwodach jednofazowych z przewodem neutralnym lub w specyficznych układach sterowania. Prąd znamionowy wynoszący 6A w połączeniu z charakterystyką wyzwalania typu C sprawia, że aparat ten jest idealny do ochrony obwodów, w których występują urządzenia o zwiększonym prądzie rozruchowym.

• Znamionowa zwarciowa zdolność łączeniowa: Parametr Icn wynoszący 6000 A (6kA) gwarantuje skuteczne przerwanie obwodu w przypadku wystąpienia gwałtownego zwarcia, chroniąc infrastrukturę kablową przed zniszczeniem.
• Charakterystyka C: Wyzwalacz magnetyczny ustawiony na zakres od 5 do 10-krotności prądu znamionowego pozwala na bezpieczną pracę z odbiornikami o charakterze indukcyjnym.
• Trwałość mechaniczna i elektryczna: Wysoka jakość komponentów HAGER zapewnia długowieczność urządzenia nawet przy częstych cyklach łączeniowych.
• Zaciski klatkowe: Specjalna konstrukcja zacisków minimalizuje ryzyko błędnego montażu i zapewnia stabilny styk elektryczny przez cały okres eksploatacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego niezawodność w zastosowaniach profesjonalnych. Wyłącznik spełnia wymagania normy PN-EN 60898-1, która definiuje standardy dla wyłączników nadprądowych do instalacji domowych i podobnych. Posiada certyfikację CE oraz znaki jakości uznanych instytutów badawczych, co jest gwarancją bezpieczeństwa dla instalatora oraz użytkownika końcowego.

Zastosowanie

Wyłącznik MCN206E znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Dzięki charakterystyce C, jest on rekomendowany do zabezpieczania:

• Obwodów oświetleniowych wykorzystujących nowoczesne zasilacze LED o wysokim prądzie startowym.
• Niewielkich silników elektrycznych i pomp w układach automatyki budynkowej.
• Gniazd wtykowych w miejscach, gdzie podłączane są urządzenia generujące krótkotrwałe piki prądowe.
• Systemów sterowania i sygnalizacji w rozdzielnicach przemysłowych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Wyłącznik jest przystosowany do szybkiego montażu na standardowej szynie montażowej DIN TS35 (TH35). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania śrub zaciskowych, co zapobiega przegrzewaniu się styków. Aparat umożliwia łatwe łączenie za pomocą szyn grzebieniowych (widełkowych lub sztyftowych), co znacząco skraca czas prefabrykacji rozdzielnicy. Przed uruchomieniem należy upewnić się, że przekrój przewodów jest odpowiednio dobrany do prądu znamionowego 6A oraz warunków pętli zwarcia.

FAQ

• Czy ten wyłącznik nadaje się do ochrony silników? Tak, charakterystyka C jest dedykowana dla urządzeń o prądach rozruchowych wyższych niż standardowe, co obejmuje małe silniki i urządzenia indukcyjne.
• Jaka jest różnica między 1P a 2P w tym modelu? Model 2P (dwubiegunowy) rozłącza dwa tory jednocześnie, co jest wymagane w określonych układach sieciowych dla zapewnienia pełnej izolacji obwodu.
• Czy mogę zastosować ten wyłącznik w rozdzielnicy innej marki? Tak, wyłącznik MCN206E posiada standardowe wymiary modułowe i pasuje do każdej typowej szyny DIN, niezależnie od producenta obudowy.
