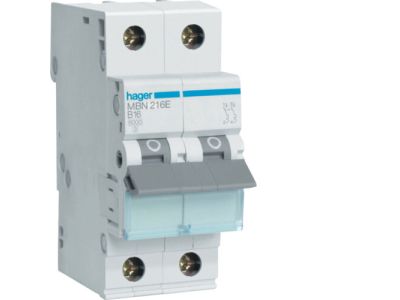

Wyłącznik nadprądowy 6kA 2P B 16A, MCB | MBN216E Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy (MCB) marki HAGER o numerze katalogowym MBN216E to zaawansowany komponent elektroinstalacyjny zaprojektowany do precyzyjnej ochrony obwodów przed skutkami przeciążeń oraz zwarć. Urządzenie charakteryzuje się dwubiegunową konstrukcją (2P), co pozwala na jednoczesne rozłączanie dwóch torów prądowych, zwiększając bezpieczeństwo eksploatacji instalacji. Prąd znamionowy wynoszący 16A w połączeniu z charakterystyką wyzwalania typu B sprawia, że aparat idealnie reaguje na niskie wartości prądów rozruchowych, chroniąc czułe odbiorniki oraz standardowe obwody oświetleniowe i gniazdowe.

• Znamionowa zwarciowa zdolność łączeniowa: Parametr Icn wynoszący 6000A (6kA) gwarantuje bezpieczne przerwanie obwodu nawet w przypadku wystąpienia znacznych prądów zwarciowych, co chroni strukturę kablową przed nieodwracalnym uszkodzeniem.
• Konstrukcja 2-biegunowa: Zapewnia pełną izolację chronionego obwodu, co jest kluczowe w nowoczesnych systemach rozdzielczych.
• Trwałość mechaniczna i elektryczna: Produkty HAGER słyną z wysokiej jakości wykonania, co przekłada się na długowieczność urządzenia nawet przy częstych cyklach łączeniowych.

Zgodność z Normami

Wyłącznik MBN216E został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi i międzynarodowymi. Spełnia wymagania normy PN-EN 60898-1, która definiuje standardy dla wyłączników nadprądowych do instalacji domowych i podobnych. Dzięki temu projektanci i instalatorzy mają pewność, że urządzenie zapewnia powtarzalność parametrów wyzwalania oraz najwyższy stopień bezpieczeństwa pożarowego i porażeniowego.

Zastosowanie

Aparat znajduje szerokie zastosowanie w budownictwie mieszkaniowym oraz komercyjnym. Charakterystyka B jest dedykowana przede wszystkim do ochrony obwodów zasilających urządzenia o niewielkich prądach rozruchowych, takich jak:

• Obwody oświetleniowe wykorzystujące technologię LED i tradycyjną.
• Gniazda wtykowe ogólnego przeznaczenia w biurach i mieszkaniach.
• Urządzenia grzewcze i rezystancyjne.
• Zabezpieczenie sterowników w szafach automatyki, gdzie wymagana jest szybka reakcja na przeciążenie.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowanego elektryka. Urządzenie jest przystosowane do szybkiego montażu na standardowej szynie DIN (TS35) przy użyciu wytrzymałych zatrzasków. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować zalecany przez producenta moment dokręcania śrub zaciskowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Przekrój przewodów: Zaciski windowe pozwalają na bezpieczne mocowanie przewodów o różnych przekrojach, zapewniając stabilność mechaniczną połączenia.
• Pozycja pracy: Wyłącznik może być montowany w dowolnej pozycji, jednak zaleca się zachowanie standardowego kierunku zasilania dla przejrzystości rozdzielnicy.

FAQ

• Czy wyłącznik B16 nadaje się do silników? Wyłączniki o charakterystyce B mogą wyzwalać zbyt szybko przy rozruchu silników. Do urządzeń o dużym prądzie rozruchowym zaleca się charakterystykę C.
• Jaka jest główna zaleta wersji 2P? Wersja dwubiegunowa pozwala na jednoczesne odcięcie dwóch przewodów (np. fazowego i neutralnego lub dwóch fazowych), co podnosi standard bezpieczeństwa podczas prac serwisowych.
• Czy produkt jest kompatybilny z szynami grzebieniowymi? Tak, konstrukcja zacisków HAGER umożliwia wygodne łączenie aparatów za pomocą szyn łączeniowych fazowych, co znacząco przyspiesza prefabrykację rozdzielnic.
