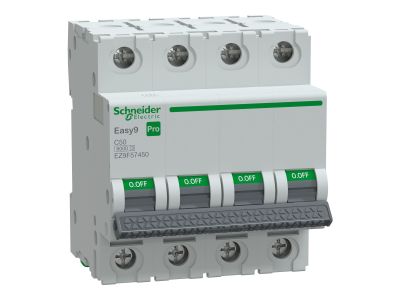

Wyłącznik nadprądowy 4P C 50A 6kA, Easy9 Pro EZ9F-C50-4 | EZ9F57450 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 4-biegunowy Easy9 Pro EZ9F-C50-4 o prądzie znamionowym 50A i zdolności wyłączania 6kA to kluczowy element zabezpieczający instalacje elektryczne przed zwarciami i przeciążeniami. Przeznaczony do ochrony obwodów 3-fazowych z neutralnym, zapewnia szybkie i skuteczne odcięcie zasilania w przypadku awarii. Charakterystyka wyzwalania typu C gwarantuje ochronę zarówno urządzeń o niskim, jak i średnim prądzie rozruchowym.

• Prąd znamionowy 50A: Zapewnia odpowiednią ochronę dla instalacji o średnim i dużym obciążeniu, np. w rozdzielnicach budynków mieszkalnych, przemysłowych lub w układach trójfazowych.
• Zdolność wyłączania 6kA: Wysoka odporność na zwarcia gwarantuje bezawaryjne działanie nawet w trudnych warunkach sieciowych.
• Charakterystyka C: Szybkie reagowanie na zwarcia i przeciążenia, idealna do ochrony obwodów z silnikami, transformatorami lub długimi liniami zasilającymi.
• 4 bieguny (4P): Pełna ochrona obwodu trójfazowego z neutralnym – odcięcie wszystkich przewodów fazowych i neutralnego w przypadku awarii.
• Klasa ograniczenia zwarciowego 3: Ogranicza energię zwarciową, chroniąc instalację i podłączone urządzenia przed uszkodzeniami mechanicznymi i termicznymi.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60898-1 oraz PN-EN 60947-2, co potwierdza jego zgodność z europejskimi standardami bezpieczeństwa dla aparatury łączeniowej. Posiada znak CE i jest przeznaczony do stosowania w instalacjach zgodnych z przepisami krajowymi i międzynarodowymi.

Zastosowanie

Wyłącznik nadprądowy 4P C 50A 6kA znajduje zastosowanie w instalacjach elektrycznych wymagających kompleksowej ochrony obwodów trójfazowych z neutralnym.

• Ochrona rozdzielnic budynków mieszkalnych i biurowych – zabezpieczenie gniazd, oświetlenia i obwodów siłowych.
• Instalacje przemysłowe – ochrona maszyn i urządzeń zasilanych z sieci trójfazowej.
• Układy zasilania awaryjnego (UPS) i generatory – zabezpieczenie przed przeciążeniem podczas pracy ciągłej.
• Obwody z silnikami elektrycznymi – ochrona przed zwarciami i przeciążeniami w układach napędowych.
• Miejsca wymagające odcięcia wszystkich faz w przypadku awarii (np. w szpitalach, laboratoriach).

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik należy zamontować na szynie DIN 35mm, zachowując odpowiednie odstępy między sąsiednimi aparatami. Przewody należy podłączyć zgodnie z oznaczeniami na wyłączniku (L1, L2, L3, N), dokręcając je z odpowiednim momentem obrotowym (zalecane momenty podane w dokumentacji producenta). Po montażu przeprowadzić test działania wyłącznika za pomocą przycisku testowego.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika? Wyłącznik posiada charakterystykę typu C, która szybko reaguje na zwarcia i przeciążenia, zapewniając ochronę obwodów z urządzeniami o średnim prądzie rozruchowym (np. silniki, transformatory).
• Czy wyłącznik chroni wszystkie przewody w obwodzie 3-fazowym? Tak – 4 bieguny (4P) zapewniają odcięcie wszystkich przewodów fazowych oraz neutralnego w przypadku awarii, eliminując ryzyko niesymetrycznego obciążenia.
• Jaka jest klasa ograniczenia zwarciowego? Klasa 3 – ogranicza energię zwarciową, chroniąc instalację i podłączone urządzenia przed uszkodzeniami mechanicznymi i termicznymi.
