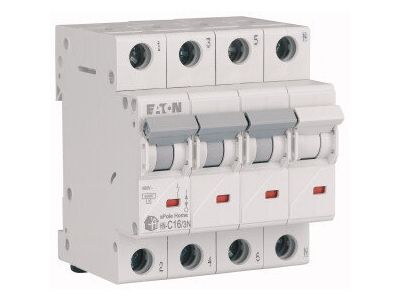

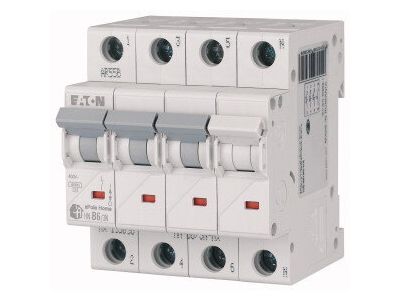

Wyłącznik nadprądowy 4P (3P+N) C 16A 6kA AC, HN-C16/3N | 194911 Eaton

Opis i Kluczowe Cechy

Wyłącznik nadprądowy EATON z serii HN, model HN-C16/3N o numerze katalogowym 194911, to zaawansowany aparat modułowy zaprojektowany do skutecznej ochrony instalacji elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie charakteryzuje się konfiguracją 4-biegunową (3P+N), co pozwala na jednoczesne rozłączanie trzech faz oraz toru neutralnego, zapewniając pełne bezpieczeństwo obwodu. Prąd znamionowy wynoszący 16A w połączeniu z charakterystyką wyzwalania typu C sprawia, że aparat idealnie nadaje się do obwodów z odbiornikami o zwiększonym prądzie rozruchowym, takimi jak silniki czy grupy lamp fluorescencyjnych.

• Znamionowa zdolność zwarciowa: Wynosi 6 kA (zgodnie z normą IEC/EN 60898-1), co gwarantuje bezpieczne przerwanie prądu zwarciowego w typowych instalacjach budownictwa mieszkaniowego i komercyjnego.
• Zaciski windowe: Wyposażenie w nowoczesne zaciski windowe umożliwia solidne i trwałe zamocowanie przewodów łączeniowych, minimalizując ryzyko poluzowania styku i przegrzania punktu połączenia.
• Kompatybilność z osprzętem: Seria HN wspiera bogaty asortyment akcesoriów, w tym styki pomocnicze, wyzwalacze wzrostowe oraz podnapięciowe, co pozwala na rozbudowę funkcjonalności o zdalne sterowanie i sygnalizację stanu pracy.
• Montaż: Aparat jest przystosowany do szybkiego montażu na standardowej szynie montażowej DIN TS35 mm.

Zgodność z Normami

Wyłącznik nadprądowy EATON HN-C16/3N został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach elektrotechnicznych. Spełnia wymagania normy IEC/EN 60898-1, która definiuje parametry pracy wyłączników do zastosowań domowych i podobnych. Dzięki temu projektanci i instalatorzy mają pewność, że urządzenie zachowa deklarowane parametry ochrony w całym cyklu życia produktu, zapewniając bezpieczeństwo użytkownikom końcowym.

Zastosowanie

Dzięki charakterystyce C, wyłącznik ten znajduje szerokie zastosowanie w miejscach, gdzie występują urządzenia o umiarkowanych prądach rozruchowych. Główne obszary aplikacji obejmują:

• Budownictwo mieszkaniowe: Ochrona obwodów gniazd wtykowych oraz oświetlenia w nowoczesnych apartamentach.
• Obiekty użyteczności publicznej: Zabezpieczanie instalacji w biurach, szkołach i szpitalach, gdzie wymagana jest wysoka niezawodność zasilania.
• Przemysł: Ochrona mniejszych odbiorników siłowych, sterowników PLC oraz obwodów pomocniczych w szafach sterowniczych.
• Infrastruktura: Możliwość łączenia z szynami zbiorczymi pozwala na tworzenie przejrzystych i kompaktowych rozdzielnic modułowych.

Wskazówki Montażowe

Podczas instalacji wyłącznika HN-C16/3N należy zwrócić uwagę na kilka kluczowych aspektów technicznych, aby zapewnić optymalną pracę urządzenia:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków (zgodnie z dokumentacją techniczną producenta), aby uniknąć uszkodzenia gwintu lub zbyt słabego docisku przewodu.
• Pozycjonowanie: Aparat należy montować na szynie TS35 mm w pozycji pionowej lub poziomej, zachowując odpowiednie odstępy dla wentylacji w przypadku gęstego upakowania aparatury w rozdzielnicy.
• Podłączenie toru N: Należy upewnić się, że przewód neutralny jest podłączony do dedykowanego bieguna oznaczonego symbolem N.
• Szyny grzebieniowe: Wyłącznik jest kompatybilny z szynami łączeniowymi, co znacznie przyspiesza prace montażowe i redukuje ilość przewodów wewnątrz rozdzielnicy.

FAQ

1. Czy wyłącznik o charakterystyce C można stosować zamiast charakterystyki B?
Charakterystyka C ma wyższy próg wyzwalania magnetycznego (5-10x In) niż charakterystyka B (3-5x In). Może być stosowana w obwodach z większym prądem rozruchowym, jednak zawsze należy zweryfikować warunek samoczynnego wyłączenia zasilania (pętla zwarcia).

2. Czy do tego modelu można dołożyć styk pomocniczy?
Tak, seria HN firmy EATON posiada bogaty osprzęt dodatkowy, w tym styki pomocnicze i sygnalizacyjne, które montuje się z boku aparatu.

3. Jaka jest maksymalna zdolność zwarciowa tego modelu?
Model HN-C16/3N posiada znamionową zdolność łączeniową zwarciową na poziomie 6 kA, co jest standardem dla większości instalacji budynkowych.
